Transistörler - FET, MOSFET - Tekil

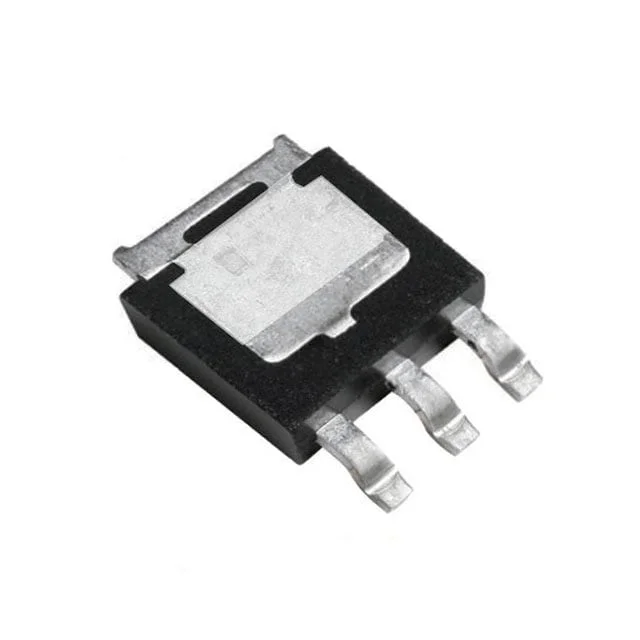

SQR40020ER_GE3
MOSFET N-CH 40V 100A TO252 REV
- Üretici
- Vishay
- Paket/Kılıf
- TO-252-4
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SQR40020ER
SQR40020ER_GE3 Hakkında
SQR40020ER_GE3, Vishay tarafından üretilen N-channel MOSFET transistörüdür. 40V drain-source gerilimi ve 100A sürekli drenaj akımı kapasitesine sahip olan bu bileşen, düşük on-state direnci (2.33mΩ @ 20A, 10V) nedeniyle güç anahtarlama uygulamalarında verimli çalışır. TO-252 (DPak) paketinde sunulan komponentin çalışma sıcaklık aralığı -55°C ile 175°C arasındadır. Gate charge değeri 130nC olup, hızlı anahtarlama performansı gerekli olan motor kontrol, güç kaynakları, batarya yönetim sistemleri ve endüstriyel anahtarlama devreleri gibi uygulamalarda kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 100A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 130 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 8000 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-252-4, DPak (3 Leads + Tab) |
| Part Status | Active |
| Power Dissipation (Max) | 107W (Tc) |
| Rds On (Max) @ Id, Vgs | 2.33mOhm @ 20A, 10V |
| Supplier Device Package | TO-252 (DPAK) Reverse Lead |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
