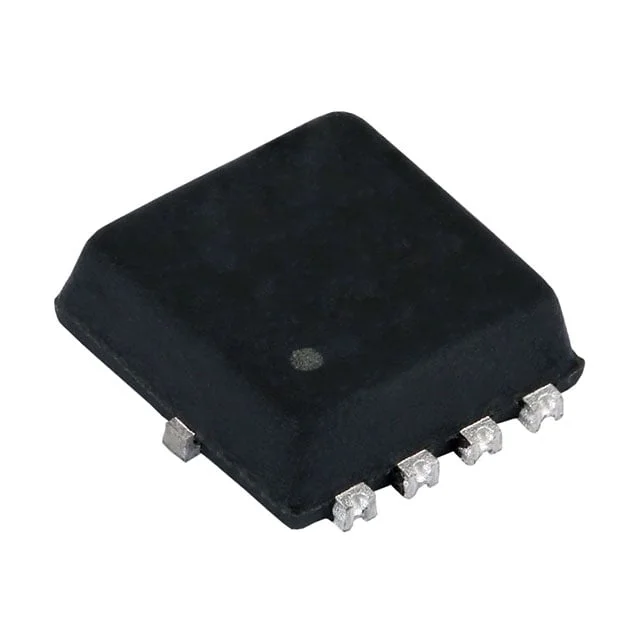

SQ7415CENW-T1_GE3
AUTOMOTIVE P-CHANNEL 60-V (D-S)
- Üretici
- Vishay
- Paket/Kılıf
- PowerPAK® 1212-8W
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SQ7415CENW
SQ7415CENW-T1_GE3 Hakkında
SQ7415CENW-T1_GE3, Vishay tarafından üretilen P-Channel MOSFET transistördür. 60V drain-source voltaj dayanımı ve 16A sürekli drenaj akımı kapasitesi ile otomotiv uygulamalarında kullanılır. 65mOhm maksimum on-direnci (10V gate voltajında 5.7A akımda) ile düşük güç kaybı sağlar. -55°C ile 175°C arasında çalışabilir ve 53W maksimum güç tüketiminde tasarlanmıştır. PowerPAK® 1212-8W yüzey monte paketidir. Anahtarlama devreler, güç yönetimi, batarya uygulamaları ve otomotiv kontrol sistemlerinde yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 16A (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 38 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1385 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | PowerPAK® 1212-8W |
| Part Status | Active |
| Power Dissipation (Max) | 53W (Tc) |
| Rds On (Max) @ Id, Vgs | 65mOhm @ 5.7A, 10V |
| Supplier Device Package | PowerPAK® 1212-8W |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
