Transistörler - FET, MOSFET - Tekil

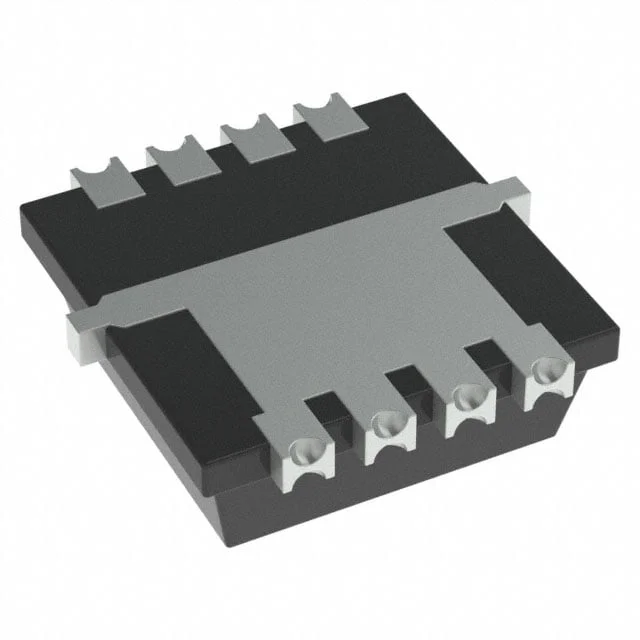

SQ7414CENW-T1_GE3
MOSFET N-CH 60V 18A PPAK1212-8W
- Üretici
- Vishay
- Paket/Kılıf
- PowerPAK® 1212-8W
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SQ7414
SQ7414CENW-T1_GE3 Hakkında
SQ7414CENW-T1_GE3, Vishay tarafından üretilen N-Channel MOSFET transistörüdür. 60V drain-source voltajında 18A sürekli drenaj akımı sağlayan bu bileşen, PowerPAK® 1212-8W yüzey montaj paketi içinde sunulmaktadır. 23mOhm maksimum on-resistance değeri ile düşük ısıl dirençli uygulamalarda tercih edilir. -55°C ile +175°C çalışma sıcaklık aralığında güvenilir operasyon sunar. Anahtarlama uygulamaları, motor kontrolü, güç yönetimi ve DC-DC konvertörlerde yaygın olarak kullanılır. 62W maksimum güç dissipasyonu kapasitesi ile orta yoğunluk güç uygulamalarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 18A (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 25 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1590 pF @ 30 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | PowerPAK® 1212-8W |
| Part Status | Active |
| Power Dissipation (Max) | 62W (Tc) |
| Rds On (Max) @ Id, Vgs | 23mOhm @ 8.7A, 10V |
| Supplier Device Package | PowerPAK® 1212-8W |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
