Transistörler - FET, MOSFET - Tekil

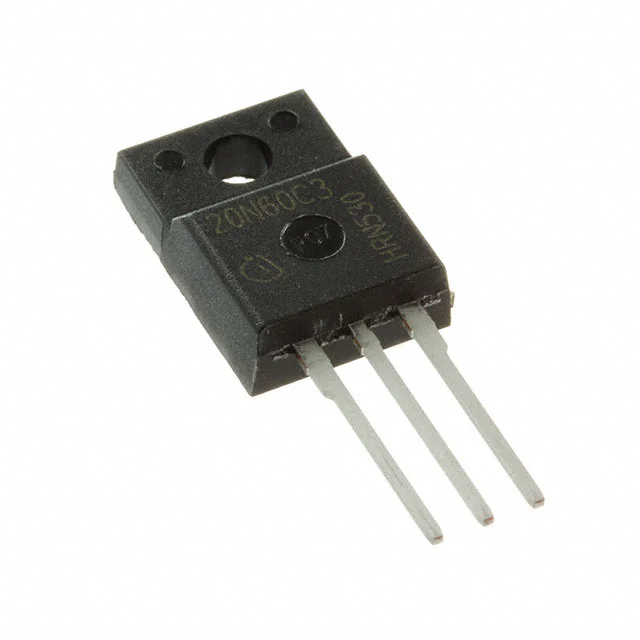

SPA20N60C3XKSA1
MOSFET N-CH 600V 20.7A TO220-31
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SPA20N60C3
SPA20N60C3XKSA1 Hakkında
SPA20N60C3XKSA1, Infineon Technologies tarafından üretilen N-Channel güç MOSFETidir. 600V drain-source gerilim kapasitesi ve 20.7A sürekli akım yeteneği ile yüksek gerilim anahtarlama uygulamalarında kullanılır. TO-220-3 paketinde sunulan bu transistör, 190mΩ maksimum Rds(on) değeriyle enerji dönüştürme, DC-DC dönüştürücüler, motor kontrol ve güç yönetimi devreleri gibi uygulamalarda tercih edilir. -55°C ile 150°C arasında çalışabilir ve 34.5W güç yayma kapasitesine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 20.7A (Tc) |
| Drain to Source Voltage (Vdss) | 600 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 114 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2400 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Active |
| Power Dissipation (Max) | 34.5W (Tc) |
| Rds On (Max) @ Id, Vgs | 190mOhm @ 13.1A, 10V |
| Supplier Device Package | PG-TO220-3-31 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.9V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
