Transistörler - FET, MOSFET - Tekil

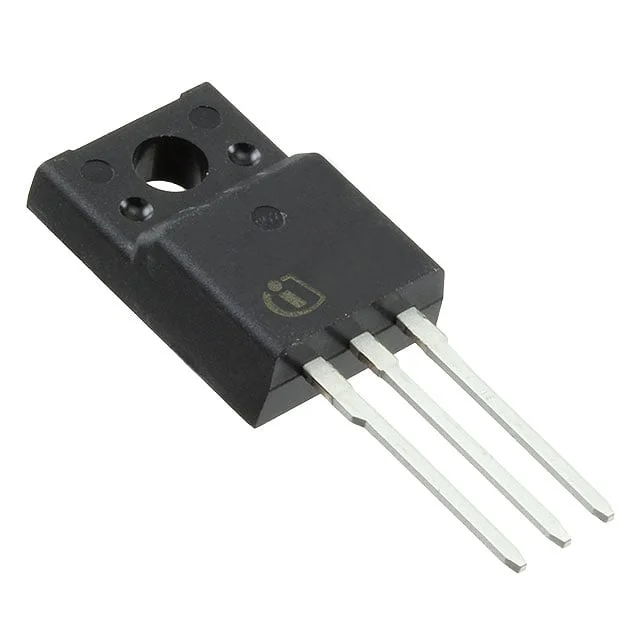

SPA07N60C3XKSA1
MOSFET N-CH 650V 7.3A TO220-FP
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SPA07N60C3
SPA07N60C3XKSA1 Hakkında
SPA07N60C3XKSA1, Rochester Electronics tarafından üretilen 650V yüksek gerilim N-channel MOSFET transistörüdür. TO-220-3 paketinde sunulan bu bileşen, 7.3A sürekli dren akımı ve 600mΩ maksimum RDS(on) değeri ile anahtarlama uygulamalarında kullanılır. 27nC kapı yükü ve 790pF giriş kapasitesi ile hızlı komütasyon sağlar. -55°C ile +150°C arasında çalışan bu transistör, 32W güç dağıtabilme kapasitesi ile power conversion, motor kontrol ve sürücü devrelerinde uygulanır. ±20V maksimum gate gerilimi ve 3.9V threshold gerilimi ile geniş kontrol aralığı sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 7.3A (Tc) |
| Drain to Source Voltage (Vdss) | 650 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 27 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 790 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Active |
| Power Dissipation (Max) | 32W (Tc) |
| Rds On (Max) @ Id, Vgs | 600mOhm @ 4.6A, 10V |
| Supplier Device Package | PG-TO220-3-31 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.9V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
