Transistörler - FET, MOSFET - Tekil

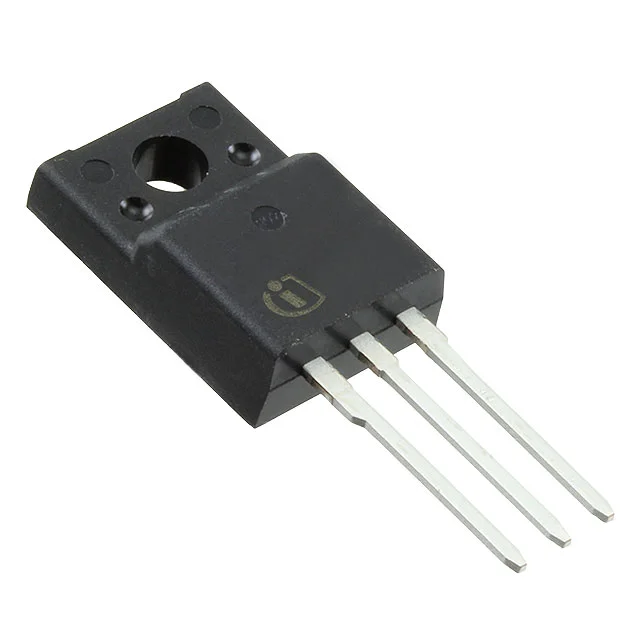

SPA06N80C3XKSA1
MOSFET N-CH 800V 6A TO220-FP
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SPA06N80C3
SPA06N80C3XKSA1 Hakkında
SPA06N80C3XKSA1, Rochester Electronics tarafından üretilen 800V dayanıklılığa sahip bir N-Channel MOSFET transistördür. 6A sürekli drenaj akımı kapasitesine ve 39W maksimum güç dağıtımına sahip olan bu bileşen, yüksek voltajlı anahtarlama uygulamalarında kullanılır. TO-220-3 paketinde sunulan transistör, -55°C ile +150°C arasında çalışabilir. 900mΩ maksimum RDS(on) değeri ile verimli güç kontrolü sağlar. Endüstriyel güç kaynakları, motorlar kontrol devreleri, enerji dönüştürücü uygulamalarında ve yüksek voltaj anahtarlama devrelerinde tercih edilir. 10V kapı gerilimi ile çalıştırıldığında 41nC gate charge değerine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 6A (Tc) |
| Drain to Source Voltage (Vdss) | 800 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 41 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 785 pF @ 100 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Active |
| Power Dissipation (Max) | 39W (Tc) |
| Rds On (Max) @ Id, Vgs | 900mOhm @ 3.8A, 10V |
| Supplier Device Package | PG-TO220-3-31 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.9V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
