Transistörler - FET, MOSFET - Tekil

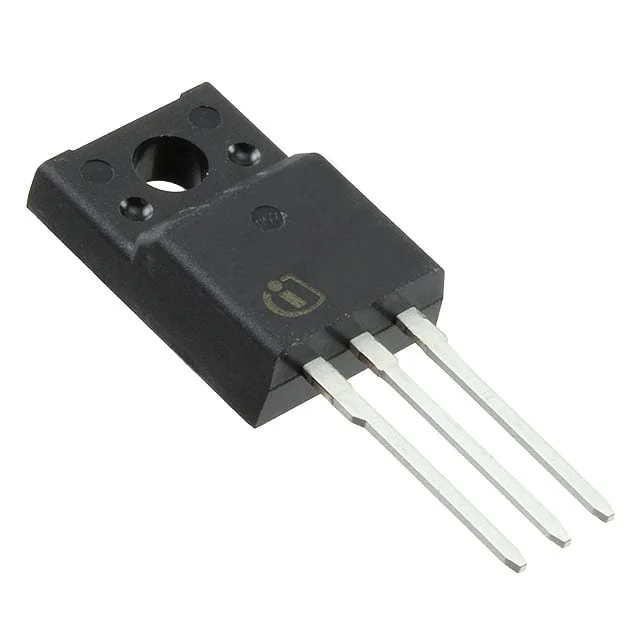

SPA04N60C3XKSA1
MOSFET N-CH 650V 4.5A TO220-FP
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SPA04N60C3
SPA04N60C3XKSA1 Hakkında
SPA04N60C3XKSA1, 650V drain-source voltajına sahip N-Channel MOSFET transistördür. 4.5A sürekli drain akımı kapasitesi ile güç dönüştürme, anahtarlama ve sürücü uygulamalarında kullanılır. TO-220-3 paketinde sunulan bu transistör, 950mOhm (10V, 2.8A'de) maksimum on-direnci ile verimli çalışır. -55°C ile +150°C arasında çalışır ve maksimum 31W güç dağıtabilir. Gate charge 25nC ve input capacitance 490pF değerleriyle hızlı anahtarlama özelliği gösterir. İnverter, AC/DC konvertörü, motor sürücüsü ve endüstriyel kontrol devrelerinde uygulanabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4.5A (Tc) |
| Drain to Source Voltage (Vdss) | 650 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 25 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 490 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Obsolete |
| Power Dissipation (Max) | 31W (Tc) |
| Rds On (Max) @ Id, Vgs | 950mOhm @ 2.8A, 10V |
| Supplier Device Package | PG-TO220-3-31 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.9V @ 200µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
