Transistörler - FET, MOSFET - Tekil

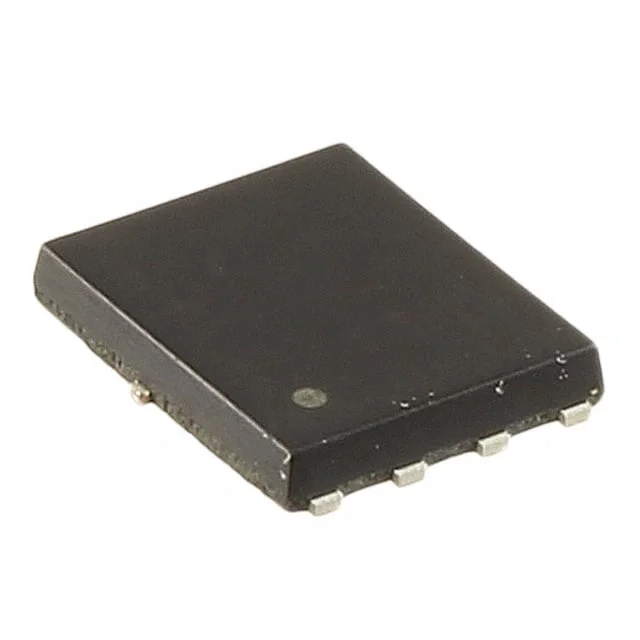

SK8603190L
MOSFET N-CH 30V 12A/19A 8HSO
- Üretici
- Panasonic
- Paket/Kılıf
- 4-SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SK8603190L
SK8603190L Hakkında
SK8603190L, Panasonic tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source gerilimi ve 12A (Ta) / 19A (Tc) sürekli dren akımı kapasitesine sahiptir. 8-PowerSMD/HSO8-F4-B yüzey montaj paketi ile sunulan bu transistör, anahtarlama uygulamaları, motor sürücüleri, güç yönetimi devreleri ve DC-DC dönüştürücülerde kullanılır. 10mΩ maksimum drain-source direnci (10V Vgs, 8A Id'de), 6.3nC gate charge ve 1092pF input kapasitesi teknik özellikleri ile hızlı anahtarlama gerektiren uygulamalara uygundur. 150°C maksimum junction sıcaklığı ve 19W güç dağılımı kapasitesi ile endüstriyel ve tüketici elektroniği uygulamalarında tercih edilir. Not: Bu ürün obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 12A (Ta), 19A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 6.3 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1092 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-PowerSMD, Flat Leads |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2.7W (Ta), 19W (Tc) |
| Rds On (Max) @ Id, Vgs | 10mOhm @ 8A, 10V |
| Supplier Device Package | HSO8-F4-B |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3V @ 1.01mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
