Transistörler - FET, MOSFET - Tekil

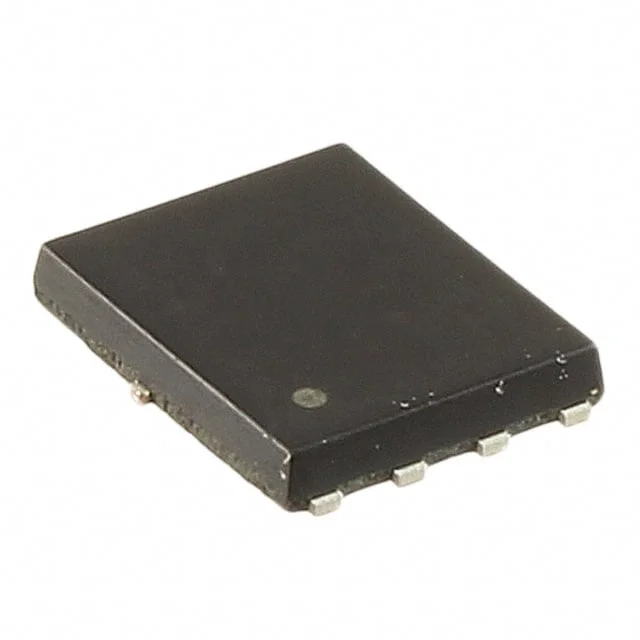

SK8603180L
MOSFET N-CH 30V 15A/39A 8HSO
- Üretici
- Panasonic
- Paket/Kılıf
- 4-SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SK8603180L
SK8603180L Hakkında
SK8603180L, Panasonic tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source voltaj ve 15A sürekli drain akımı (Ta) ile gösterilir. 8-PowerSMD yüzey montajlı paket içinde sunulan bu komponent, anahtarlama uygulamaları, güç yönetimi devreleri ve motor kontrol sistemlerinde kullanılır. 7.1mΩ on-state direnci (10V gate voltajında) düşük ısıl kayıplar sağlar. Maksimum 150°C junction sıcaklığında çalışabilir. Gate charge değeri 9.2nC ile hızlı anahtarlama karakteristiğine sahiptir. Endüstriyel ve tüketim elektroniği uygulamalarında gücü kontrol eden anahtar olarak işlev görür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 15A (Ta), 39A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 9.2 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1680 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-PowerSMD, Flat Leads |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2.4W (Ta), 19W (Tc) |
| Rds On (Max) @ Id, Vgs | 7.1mOhm @ 10A, 10V |
| Supplier Device Package | HSO8-F4-B |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3V @ 1.45mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
