Transistörler - FET, MOSFET - Tekil
SK8603170L

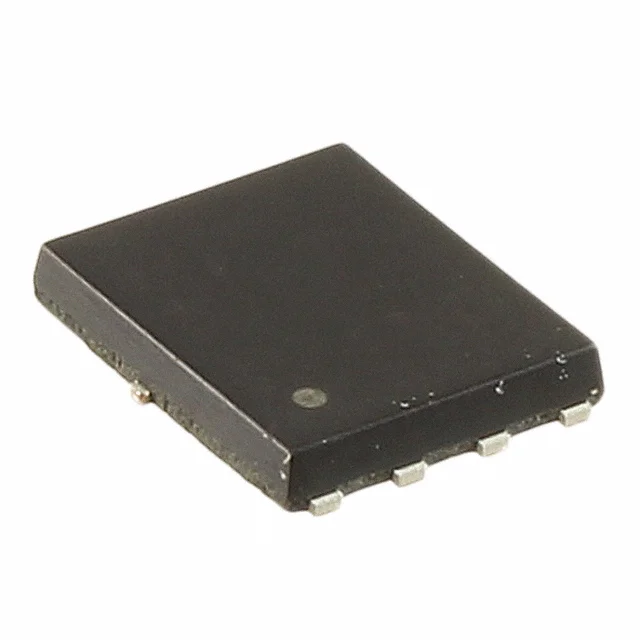

MOSFET N-CH 30V 20A/59A 8HSO
- Üretici
- Panasonic
- Paket/Kılıf
- 4-SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SK8603170L
SK8603170L Hakkında
Panasonic SK8603170L, 30V drain-source gerilimi ile çalışan N-Channel MOSFET transistördür. 25°C'de 20A (Ta), 150°C'de 59A (Tc) sürekli drenaj akımı kapasitesine sahiptir. 4.1mΩ (maksimum) on-resistance değeri ile düşük enerji kaybı sağlar. Gate charge değeri 4.5V'ta 17nC'dir. 8-PowerSMD, flat leads paketinde sunulan bu transistör, açık-kapalı anahtar uygulamaları, motor kontrol devrelerinde, güç yönetimi ve DC-DC dönüştürücülerde yaygın olarak kullanılır. ±20V gate gerilim aralığında, -40°C ile +150°C arasında güvenli çalışma sağlar. Surface mount montajı için tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 20A (Ta), 59A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 17 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2940 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-PowerSMD, Flat Leads |
| Part Status | Active |
| Power Dissipation (Max) | 2.8W (Ta), 24W (Tc) |
| Rds On (Max) @ Id, Vgs | 4.1mOhm @ 14A, 10V |
| Supplier Device Package | HSO8-F4-B |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3V @ 2.56mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
