Transistörler - FET, MOSFET - Tekil

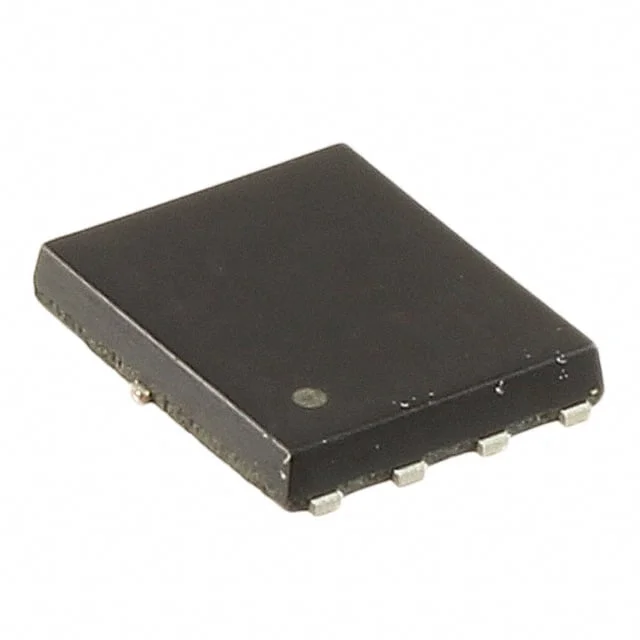

SK8603160L
MOSFET N-CH 30V 22A/70A 8HSO
- Üretici
- Panasonic
- Paket/Kılıf
- 4-SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SK8603160L
SK8603160L Hakkında
SK8603160L, Panasonic tarafından üretilen N-Channel MOSFET transistördür. 30V Drain-Source gerilimi (Vdss) ile çalışan bu bileşen, 25°C'de 22A sürekli dren akımı sağlar. 8-pin PowerSMD paket içinde sunulan SK8603160L, düşük 3.3mΩ RDS(on) değeri ile verimli anahtarlama uygulamalarında kullanılır. Güç yönetimi, motor kontrol, DC-DC dönüştürücüler ve anahtarlamalı güç kaynakları gibi uygulamalarda tercih edilir. Maksimum 150°C çalışma sıcaklığına sahip olan bu MOSFET, ±20V gate gerilimi toleransı ile geniş uygulama alanına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 22A (Ta), 70A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 22 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3920 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-PowerSMD, Flat Leads |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2.8W (Ta), 28W (Tc) |
| Rds On (Max) @ Id, Vgs | 3.3mOhm @ 17A, 10V |
| Supplier Device Package | HSO8-F4-B |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3V @ 3.35mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
