Transistörler - FET, MOSFET - Tekil

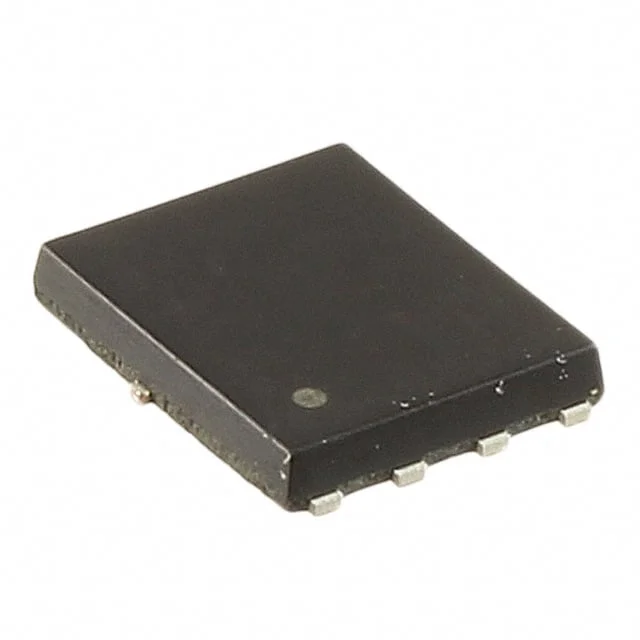

SK8603150L
MOSFET N-CH 30V 26A/89A 8HSO
- Üretici
- Panasonic
- Paket/Kılıf
- 4-SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SK8603150L
SK8603150L Hakkında
SK8603150L, Panasonic tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source gerilimi ile 26A sürekli dren akımı (Ta @ 25°C) sağlar. Maksimum 2.5mΩ on-direnç değerine sahip bu bileşen, anahtarlama uygulamalarında ve güç yönetimi devrelerinde kullanılır. 8-PowerSMD flat lead paketinde sunulan SK8603150L, düşük açma direnci sayesinde ısı kaybını minimize eder. 150°C maksimum çalışma sıcaklığı ile endüstriyel ve consumer uygulamalarında tercih edilmektedir. Surface mount monte tipi ile kompakt PCB tasarımları destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 26A (Ta), 89A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 28 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 5180 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-PowerSMD, Flat Leads |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2.9W (Ta), 34W (Tc) |
| Rds On (Max) @ Id, Vgs | 2.5mOhm @ 20A, 10V |
| Supplier Device Package | HSO8-F4-B |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3V @ 4.38mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
