Transistörler - FET, MOSFET - Tekil

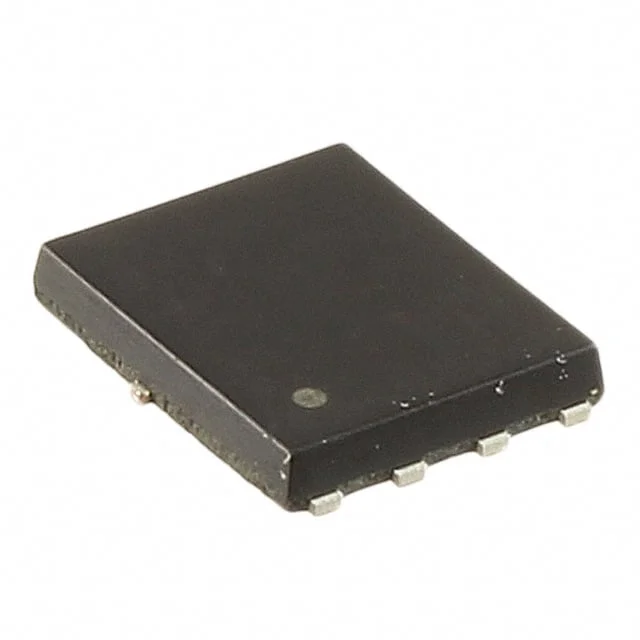

SK8603140L
MOSFET N-CH 30V 25A 8HSO
- Üretici
- Panasonic
- Paket/Kılıf
- 4-SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SK8603140L
SK8603140L Hakkında
SK8603140L, Panasonic tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source voltajında 25A sürekli drenaj akımı kapasitesine sahiptir. 8-PowerSMD flat lead paketinde sunulan bu bileşen, düşük on-state direnç değeri (2.2mΩ @ 10V) ile anahtarlama uygulamalarında verimli çalışır. Maksimum 150°C junction sıcaklığında çalışabilen SK8603140L, güç yönetimi, motor kontrolü, DC-DC dönüştürücüler ve anahtarlamalı güç kaynakları gibi endüstriyel ve tüketici elektronikleri uygulamalarında kullanılır. ±20V maksimum gate voltajında çalışarak güvenli operasyon sağlar. Not: Üretim durdurulmuş (Obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 25A (Ta), 103A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 37 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 6860 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-PowerSMD, Flat Leads |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2.5W (Ta), 40W (Tc) |
| Rds On (Max) @ Id, Vgs | 2.2mOhm @ 23A, 10V |
| Supplier Device Package | HSO8-F4-B |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3V @ 5.85mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
