Transistörler - FET, MOSFET - Tekil

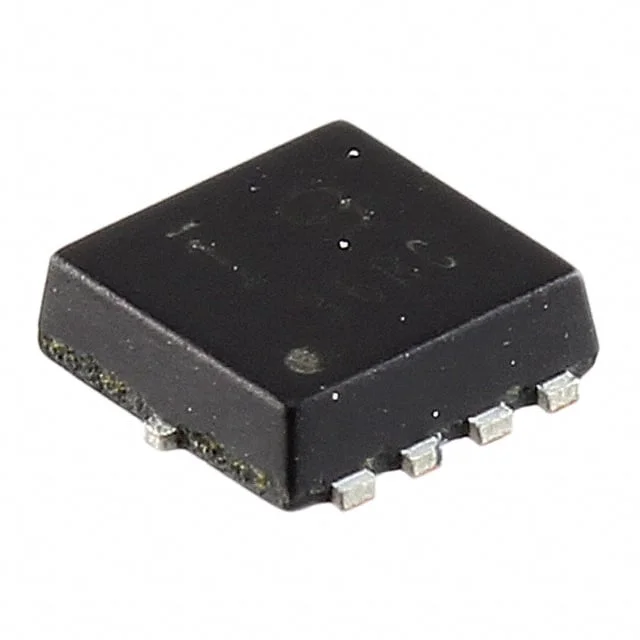

SK8403190L
MOSFET N-CH 30V 10A 8HSSO
- Üretici
- Panasonic
- Paket/Kılıf
- 4-SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SK8403190L
SK8403190L Hakkında
SK8403190L, Panasonic tarafından üretilen N-Channel MOSFET transistördür. 30V Drain-Source gerilimi ve 10A sürekli drenaj akımı ile çalışan bu bileşen, anahtarlama ve güç yönetimi uygulamalarında kullanılır. 8-pin PowerSMD düz kablolu paket içinde sunulan SK8403190L, düşük RDS(on) değeri (10mOhm @ 10V) sayesinde verimli güç dağılımı sağlar. Maksimum 2W (Ta) / 19W (Tc) güç yayılabilir. Gate kapasitansi 1092pF, gate yükü 6.3nC ve eşik gerilimi 3V @ 1.01mA'dır. -20V ile +20V arasında gate gerilimi uygulanabilir. 150°C kadar çalışma sıcaklığında kullanılabilir. Güç kaynakları, motor sürücüleri ve DC-DC dönüştürücüler gibi uygulamalarda tercih edilir. (Not: Bu ürün üretimden kaldırılmıştır)
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 10A (Ta), 19A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 6.3 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1092 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-PowerSMD, Flat Leads |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2W (Ta), 19W (Tc) |
| Rds On (Max) @ Id, Vgs | 10mOhm @ 70A, 10V |
| Supplier Device Package | HSSO8-F1-B |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3V @ 1.01mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
