Transistörler - FET, MOSFET - Tekil

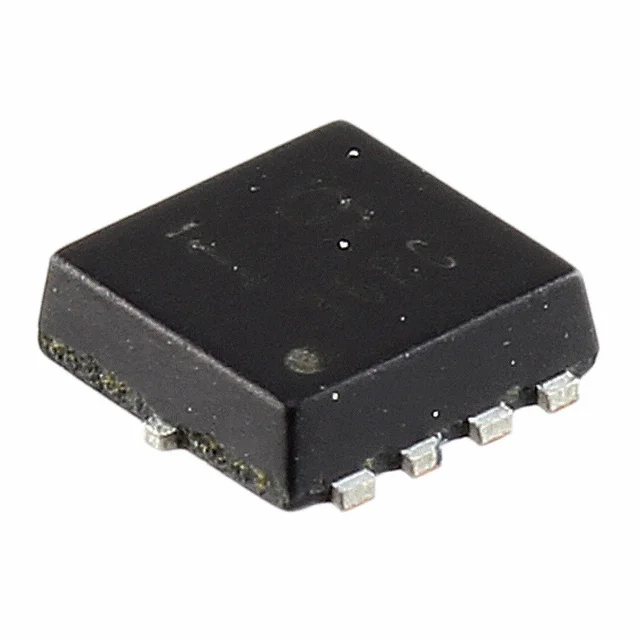

SK8403180L
MOSFET N-CH 30V 12A 8HSSO
- Üretici
- Panasonic
- Paket/Kılıf
- 4-SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SK8403180L
SK8403180L Hakkında
SK8403180L, Panasonic tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source voltaj kapasitesi ve 12A sürekli akım sınırlaması ile güç dönüştürme uygulamalarında kullanılır. 7.1mΩ on-state resistance değeri ile düşük güç kaybı sağlar. Surface mount HSSO8-F1-B paketinde sunulan bu komponent, anahtarlama devrelerinde, motor kontrolünde, DC-DC konvertörlerde ve güç yönetim sistemlerinde yer alır. ±20V gate voltaj toleransı ile geniş uygulama alanına sahiptir. Maksimum 150°C junction sıcaklığında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 12A (Ta), 39A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 10 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1680 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-PowerSMD, Flat Leads |
| Part Status | Active |
| Power Dissipation (Max) | 2W (Ta), 19W (Tc) |
| Rds On (Max) @ Id, Vgs | 7.1mOhm @ 8.5A, 10V |
| Supplier Device Package | HSSO8-F1-B |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3V @ 1.45mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
