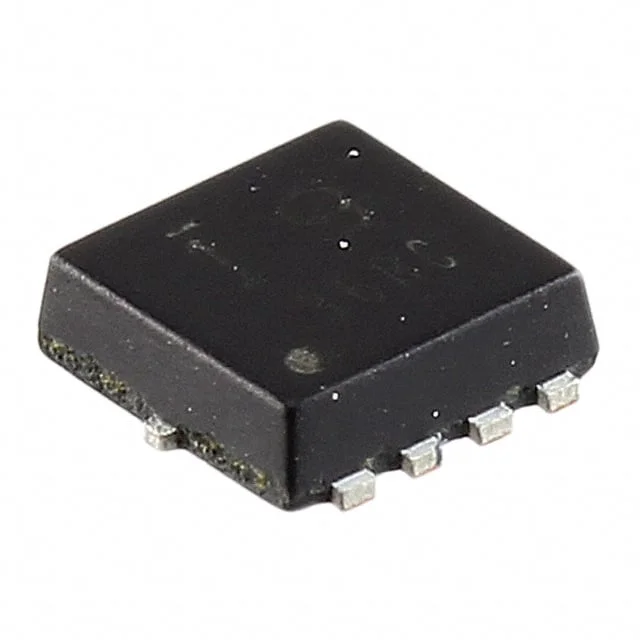

SK8403170L
MOSFET N-CH 30V 16A 8HSSO
- Üretici
- Panasonic
- Paket/Kılıf
- 4-SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SK8403170L
SK8403170L Hakkında
SK8403170L, Panasonic tarafından üretilen N-Channel MOSFET transistördür. 30V drenaj-kaynak gerilimi (Vdss) ve 16A sürekli drenaj akımı (Ta: 25°C) ile düşük gücü anahtarlama uygulamalarında kullanılır. 4.1mΩ Ron değeri (10V Vgs) ile enerji kaybını minimize eder. Surface Mount paketinde (8-PowerSMD) sunulan bu bileşen, güç yönetimi devreleri, DC-DC dönüştürücüler, motor sürücüleri ve anahtarlama güç kaynakları gibi uygulamalarda tercih edilir. ±20V Vgs aralığı ve 150°C maksimum çalışma sıcaklığı (Tj) endüstriyel ortamlar için uygun tasarımı gösterir. Şu anda üretimi durdurulmuştur (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 16A (Ta), 59A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 17 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2940 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-PowerSMD, Flat Leads |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2W (Ta), 24.6W (Tc) |
| Rds On (Max) @ Id, Vgs | 4.1mOhm @ 12A, 10V |
| Supplier Device Package | HSSO8-F1-B |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3V @ 2.56mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
