Transistörler - FET, MOSFET - Tekil

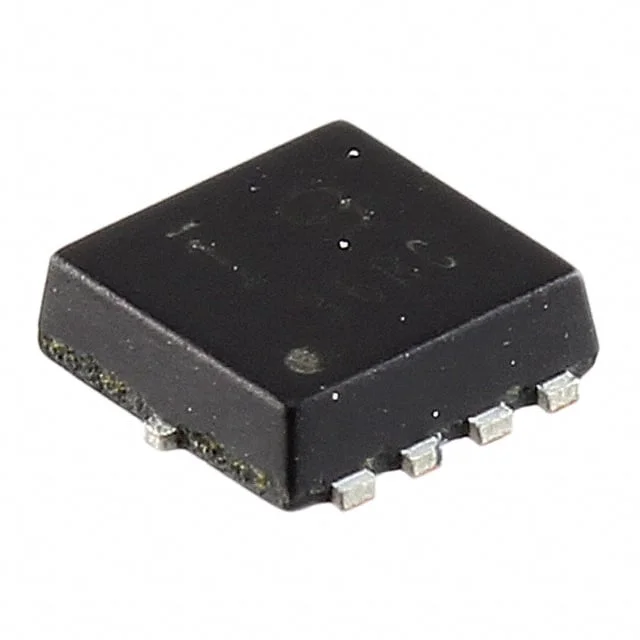

SK8403160L
MOSFET N-CH 30V 18A 8HSSO
- Üretici
- Panasonic
- Paket/Kılıf
- 4-SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SK8403160L
SK8403160L Hakkında
SK8403160L, Panasonic tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source gerilimi ve 18A sürekli drenaj akımı ile çalışan bu bileşen, 8-PowerSMD flat lead paketinde sunulmaktadır. 3.3mOhm maksimum RDS(on) direnci ile düşük geçiş kaybı sağlar. 150°C çalışma sıcaklığında ve 28W güç dağıtımı kapasitesi ile tasarlanmıştır. Gate charge değeri 22nC olup, hızlı anahtarlama uygulamaları için uygundur. Güç yönetimi devrelerinde, DC-DC dönüştürücülerde, motor kontrol uygulamalarında ve anahtarlama regülatörlerinde kullanılır. SMD montaj türü ile yüksek yoğunluklu PCB tasarımlarında yer kazanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 18A (Ta), 70A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 22 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3920 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-PowerSMD, Flat Leads |
| Part Status | Active |
| Power Dissipation (Max) | 2W (Ta), 28W (Tc) |
| Rds On (Max) @ Id, Vgs | 3.3mOhm @ 14.5A, 10V |
| Supplier Device Package | HSSO8-F1-B |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3V @ 3.35mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
