Transistörler - FET, MOSFET - Tekil

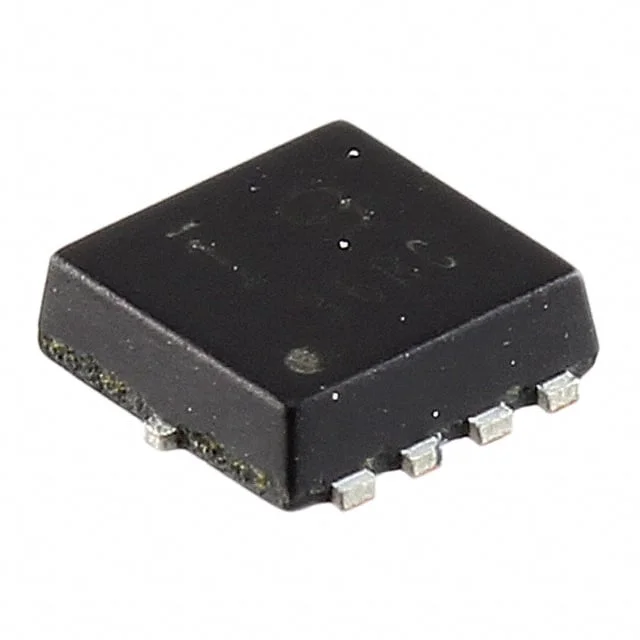

SK830321KL
MOSFET N-CH 30V 7A/18A 8HSSO
- Üretici
- Panasonic
- Paket/Kılıf
- 4-SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SK830321KL
SK830321KL Hakkında
SK830321KL, Panasonic tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source gerilimi (Vdss) ile tasarlanmış olup, sürekli drenaj akımı 7A (Ta) veya 18A (Tc) kapasitesiyle çalışabilir. 24mOhm maksimum Rds(On) değeri ile düşük kayıp özelliğine sahiptir. 8-PowerSMD flat lead paketinde sunulan bu komponentin maksimum çalışma sıcaklığı 150°C'dir. Güç yönetimi, DC-DC dönüştürücüler, motor kontrolü ve anahtarlama uygulamalarında kullanılmak üzere tasarlanmıştır. Gate charge değeri 3.9nC olup, hızlı anahtarlama gerekli olan devrelerde tercih edilebilir. Parça şu anda obsolete (üretimi durdurulmuş) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 7A (Ta), 18A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 3.9 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 658 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-PowerSMD, Flat Leads |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2W (Ta), 13W (Tc) |
| Rds On (Max) @ Id, Vgs | 24mOhm @ 4.5A, 10V |
| Supplier Device Package | HSSO8-F3-B |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3V @ 519µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
