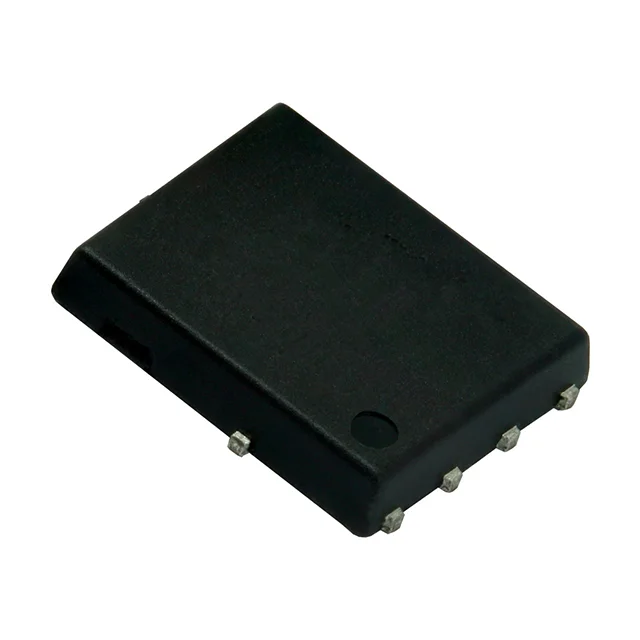

SIR186LDP-T1-RE3
N-CHANNEL 60-V (D-S) MOSFET POWE
- Üretici
- Vishay
- Paket/Kılıf
- PowerPAK SO-8
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SIR186LDP
SIR186LDP-T1-RE3 Hakkında
Vishay SIR186LDP-T1-RE3, 60V drain-source gerilimde çalışan N-Channel MOSFET güç transistörüdür. 23.8A sürekli drenaj akımı (Ta) ve 80.3A (Tc) kapasitesi ile düşük on-direnç değeri (4.4mOhm @ 10V) sunar. PowerPAK® SO-8 yüzey montaj paketinde üretilen bu bileşen, anahtarlama uygulamaları, motor kontrol devreleri, DC-DC dönüştürücüler ve güç yönetim sistemlerinde kullanılır. Geniş çalışma sıcaklık aralığı (-55°C ~ 150°C) ve düşük kapı yükü (48nC @ 10V) sayesinde hızlı anahtarlama ve verimli enerji dönüşümü sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 23.8A (Ta), 80.3A (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 48 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1980 pF @ 30 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | PowerPAK® SO-8 |
| Part Status | Active |
| Power Dissipation (Max) | 5W (Ta), 57W (Tc) |
| Rds On (Max) @ Id, Vgs | 4.4mOhm @ 15A, 10V |
| Supplier Device Package | PowerPAK® SO-8 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
