Transistörler - FET, MOSFET - Tekil

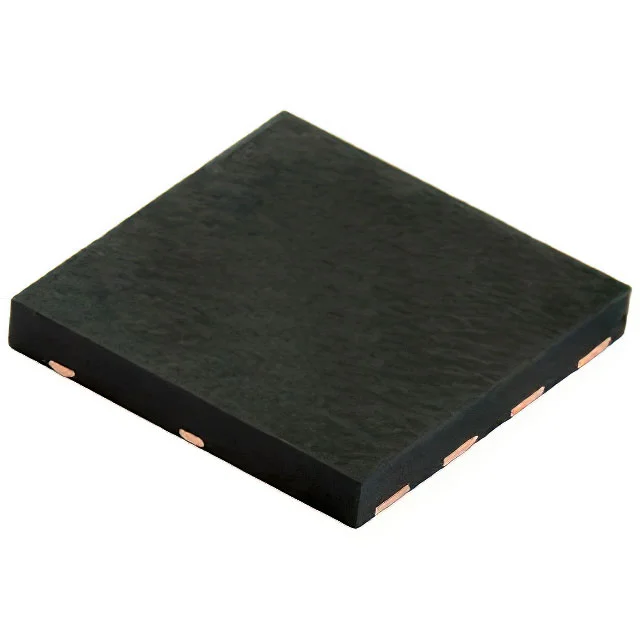

SIHH105N60EF-T1GE3
EF SERIES POWER MOSFET WITH FAST
- Üretici
- Vishay
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SIHH105N60EF
SIHH105N60EF-T1GE3 Hakkında
Vishay tarafından üretilen SIHH105N60EF-T1GE3, 600V drain-source gerilimi ve 26A sürekli dren akımı kapasitesine sahip N-Channel power MOSFET'tir. EF serisi hızlı switching özelliğine sahip bu transistör, 105mΩ (10V, 13A) maksimum on-resistance değeri ile verimli güç yönetimi sağlar. PowerTDFN 8x8 yüzey montajı paketi ile kompakt tasarımlara uygun olan bileşen, -55°C ile +150°C arasında güvenilir çalışma sunar. 50nC gate charge ve düşük giriş kapasitesi ile kontrollü ve hızlı switching davranışı gösterir. Güç kaynakları, motor kontrolü, DC-DC dönüştürücüler ve yüksek gerilim anahtarlama uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 26A (Tc) |
| Drain to Source Voltage (Vdss) | 600 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 50 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2099 pF @ 100 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power Dissipation (Max) | 174W (Tc) |
| Rds On (Max) @ Id, Vgs | 105mOhm @ 13A, 10V |
| Supplier Device Package | PowerPAK® 8 x 8 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
