Transistörler - FET, MOSFET - Tekil

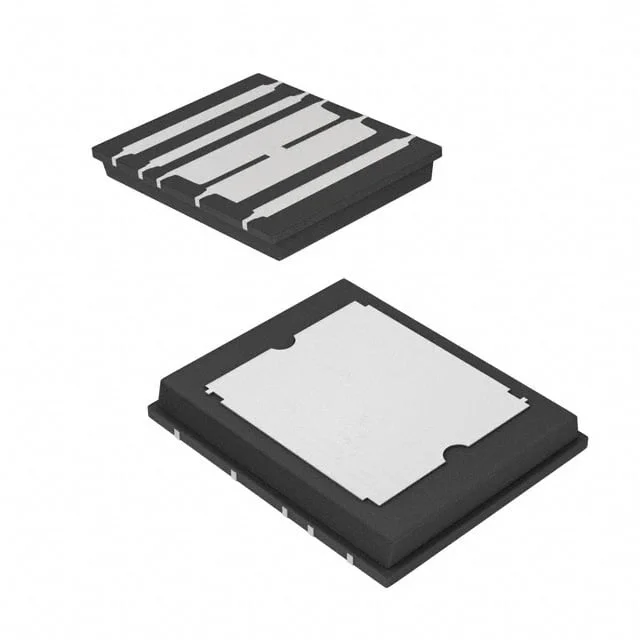

SIE832DF-T1-GE3
MOSFET N-CH 40V 50A 10POLARPAK
- Üretici
- Vishay
- Paket/Kılıf
- 10-PolarPAK® (S)
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SIE832DF
SIE832DF-T1-GE3 Hakkında
Vishay tarafından üretilen SIE832DF-T1-GE3, N-kanallı MOSFET transistördür. 40V drain-source gerilimi ve 50A sürekli drain akımı ile yüksek akım uygulamalarında kullanılmaktadır. Surface mount 10-PolarPAK paketinde sunulan bu bileşen, güç yönetimi, DC-DC konverterler, anahtarlama devreleri ve motor kontrol uygulamalarında tercih edilir. Maksimum 5.5mΩ RDS(on) değeri ile düşük ısı kaybı sağlar. -55°C ile 150°C arasında çalışabilen bu MOSFET, endüstriyel kontrol sistemleri ve otoomotiv uygulamalarında yaygın olarak kullanılır. Not: Bu ürün kullanım dışı (obsolete) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 50A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 77 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3800 pF @ 20 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 10-PolarPAK® (S) |
| Part Status | Obsolete |
| Power Dissipation (Max) | 5.2W (Ta), 104W (Tc) |
| Rds On (Max) @ Id, Vgs | 5.5mOhm @ 14A, 10V |
| Supplier Device Package | 10-PolarPAK® (S) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
