Transistörler - FET, MOSFET - Tekil

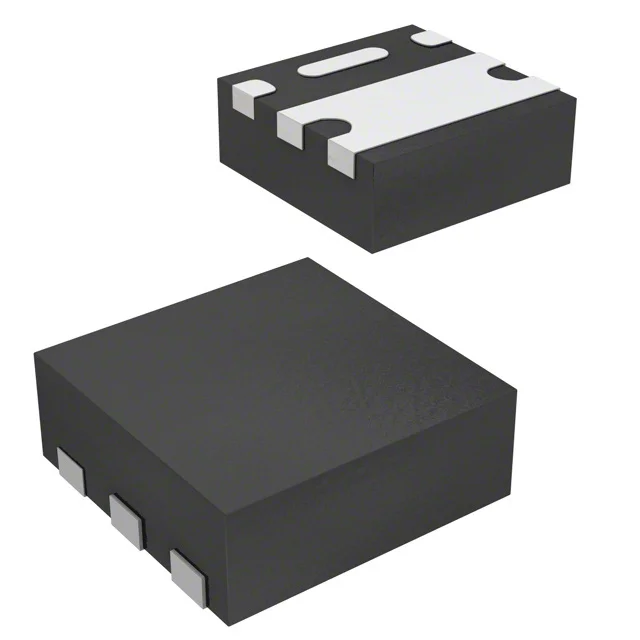

SIA466EDJ-T1-GE3
MOSFET N-CH 20V 25A PPAK SC70-6
- Üretici
- Vishay
- Paket/Kılıf
- PowerPAK® SC-70-6
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SIA466EDJ
SIA466EDJ-T1-GE3 Hakkında
SIA466EDJ-T1-GE3, Vishay tarafından üretilen N-Channel MOSFET transistörüdür. 20V drain-source gerilimi ve 25A sürekli drenaj akımı ile tasarlanmıştır. PowerPAK SC-70-6 paketinde sunulan bu bileşen, düşük 9.5mOhm on-resistance değeri sayesinde anahtarlama uygulamalarında ve güç yönetimi devrelerinde kullanılır. -55°C ile 150°C arasında çalışan cihaz, mobil cihazlar, adaptörler, pil yönetim sistemleri ve IoT uygulamalarında tercih edilir. 20nC gate charge ile hızlı komütasyon özelliği sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 25A (Tc) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 20 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 620 pF @ 1 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | PowerPAK® SC-70-6 |
| Part Status | Active |
| Power Dissipation (Max) | 3.5W (Ta), 19.2W (Tc) |
| Rds On (Max) @ Id, Vgs | 9.5mOhm @ 9A, 10V |
| Supplier Device Package | PowerPAK® SC-70-6 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
