Transistörler - FET, MOSFET - Tekil

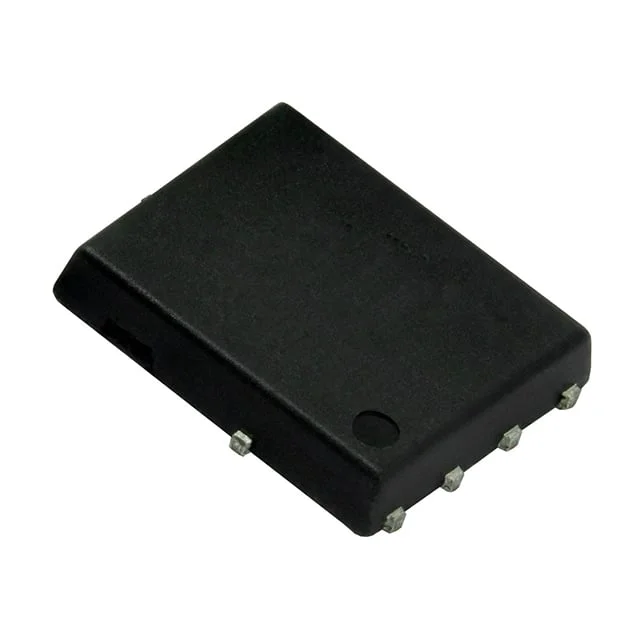

SI7469ADP-T1-RE3
MOSFET P-CH 80V 7.4A/46A PPAK
- Üretici
- Vishay
- Paket/Kılıf
- PowerPAK SO-8
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SI7469ADP
SI7469ADP-T1-RE3 Hakkında
SI7469ADP-T1-RE3, Vishay tarafından üretilen P-Channel MOSFET transistördür. 80V Drain-Source gerilimi ve 46A sürekli akım kapasitesi (Tc) ile güç yönetimi ve anahtarlama uygulamalarında kullanılır. PowerPAK SO-8 paketinde sunulan bu bileşen, düşük 19.3mOhm on-resistance değeri sayesinde enerji kaybını minimize eder. 65nC gate charge ve 3420pF input kapasitans özellikleriyle hızlı anahtarlama operasyonları gerçekleştirebilir. -55°C ile 150°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar. Endüstriyel kontrol devreleri, güç kaynakları, motor sürücüleri ve yük anahtarlama uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 7.4A (Ta), 46A (Tc) |
| Drain to Source Voltage (Vdss) | 80 V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 65 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3420 pF @ 40 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | PowerPAK® SO-8 |
| Part Status | Active |
| Power Dissipation (Max) | 5W (Ta), 73.5W (Tc) |
| Rds On (Max) @ Id, Vgs | 19.3mOhm @ 10A, 10V |
| Supplier Device Package | PowerPAK® SO-8 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.6V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
