Transistörler - FET, MOSFET - Tekil

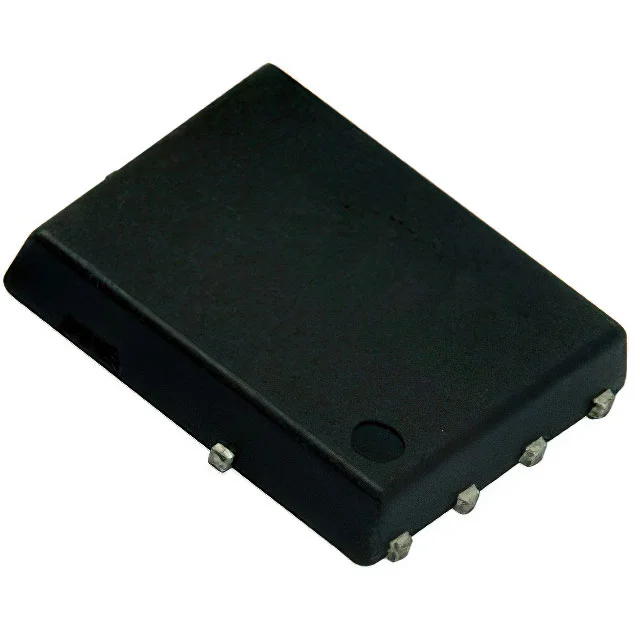

SI7454FDP-T1-RE3
N-CHANNEL 100-V (D-S) MOSFET POW
- Üretici
- Vishay
- Paket/Kılıf
- PowerPAK SO-8
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SI7454FDP
SI7454FDP-T1-RE3 Hakkında
SI7454FDP-T1-RE3, Vishay tarafından üretilen N-Channel MOSFET transistördür. 100V Drain-Source gerilimi ve 7.2A sürekli dren akımı kapasitesi ile anahtarlama ve güç yönetimi uygulamalarında kullanılır. 29.5mOhm (10A, 10V'da) düşük on-direnci sayesinde enerji verimliliği sağlar. PowerPAK SO-8 yüzey montaj paketinde sunulan komponent, -55°C ile +150°C arasında çalışabilir. DC-DC dönüştürücüler, motor sürücüler ve güç dağıtım sistemlerinde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 7.2A (Ta), 23.5A (Tc) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 26.5 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1110 pF @ 50 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | PowerPAK® SO-8 |
| Part Status | Active |
| Power Dissipation (Max) | 3.6W (Ta), 39W (Tc) |
| Rds On (Max) @ Id, Vgs | 29.5mOhm @ 10A, 10V |
| Supplier Device Package | PowerPAK® SO-8 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
