Transistörler - FET, MOSFET - Tekil

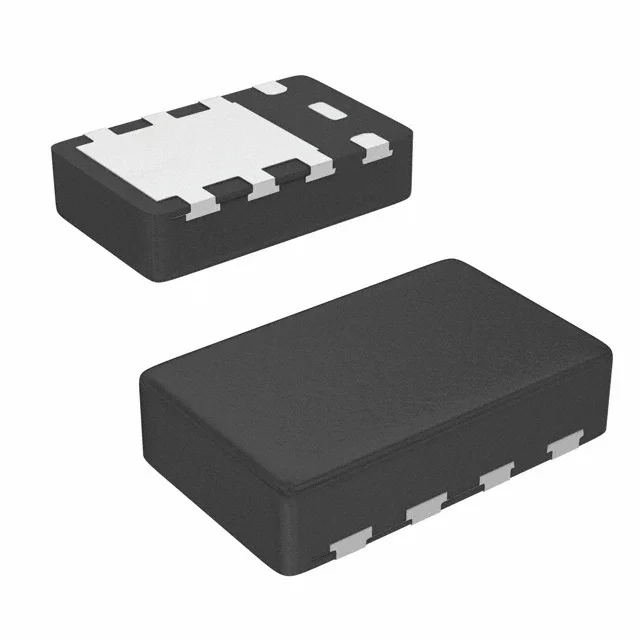

SI5459DU-T1-GE3
MOSFET P-CH 20V 8A PPAK
- Üretici
- Vishay
- Paket/Kılıf
- PowerPAK® ChipFET™ Single
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SI5459DU
SI5459DU-T1-GE3 Hakkında
SI5459DU-T1-GE3, Vishay tarafından üretilen P-Channel MOSFET transistördür. 20V drain-source gerilimi ve 8A sürekli drain akımı ile tasarlanmıştır. PowerPAK ChipFET Single paketinde sağlanan bu bileşen, -50°C ile +150°C arasında çalışır. 52mOhm maksimum RDS(on) değeri ile düşük güç kaybı sunar ve 3.5W (Ta) veya 10.9W (Tc) güç dağıtımı kapasitesine sahiptir. 26nC gate charge ve 665pF input capacitance özellikleriyle hızlı anahtarlama uygulamalarında kullanılır. Surface mount teknolojisiyle, güç yönetimi, motor kontrol, batarya yönetim sistemleri ve anahtarlama uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 8A (Tc) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 2.5V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 26 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 665 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -50°C ~ 150°C (TJ) |
| Package / Case | PowerPAK® ChipFET™ Single |
| Part Status | Active |
| Power Dissipation (Max) | 3.5W (Ta), 10.9W (Tc) |
| Rds On (Max) @ Id, Vgs | 52mOhm @ 6.7A, 4.5V |
| Supplier Device Package | PowerPAK® ChipFET™ Single |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 1.4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
