Transistörler - FET, MOSFET - Tekil

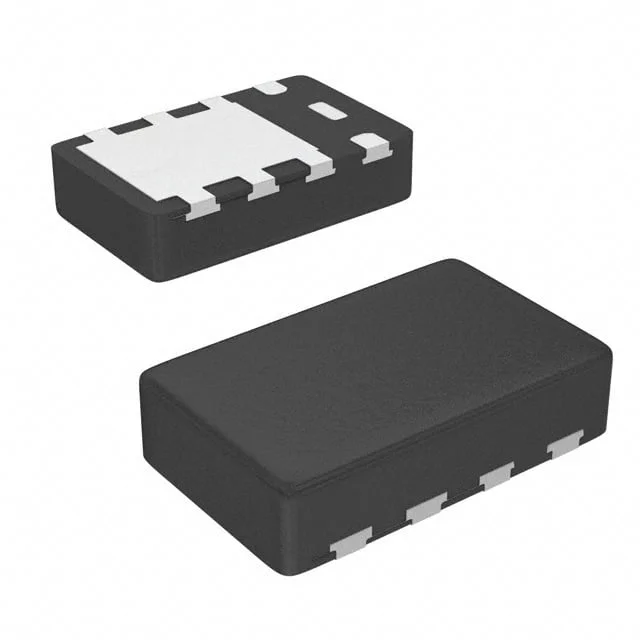

SI5448DU-T1-GE3
MOSFET N-CH 40V 25A PPAK
- Üretici
- Vishay
- Paket/Kılıf
- PowerPAK® ChipFET™ Single
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SI5448DU
SI5448DU-T1-GE3 Hakkında
SI5448DU-T1-GE3, Vishay tarafından üretilen N-Channel MOSFET transistördür. 40V drain-source voltajı ve 25A sürekli drain akımı kapasitesi ile güç anahtarlama uygulamalarında kullanılır. PowerPAK® ChipFET™ Single paket formatında sunulan bu bileşen, 7.75mOhm maksimum kanal direnci (10V gate voltajında, 15A akımda) sayesinde düşük enerji kaybı sağlar. -55°C ile +150°C arasındaki geniş çalışma sıcaklığı aralığı, otomotiv, endüstriyel kontrol, güç yönetimi ve motor sürücü devrelerinde tercih edilmesini sağlar. 31W maksimum güç dağılımı kapasitesi ve 20nC gate charge değeri ile hızlı anahtarlama performansı sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 25A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 20 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1765 pF @ 20 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | PowerPAK® ChipFET™ Single |
| Part Status | Active |
| Power Dissipation (Max) | 31W (Tc) |
| Rds On (Max) @ Id, Vgs | 7.75mOhm @ 15A, 10V |
| Supplier Device Package | PowerPAK® ChipFet Single |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | +20V, -16V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
