Transistörler - FET, MOSFET - Tekil

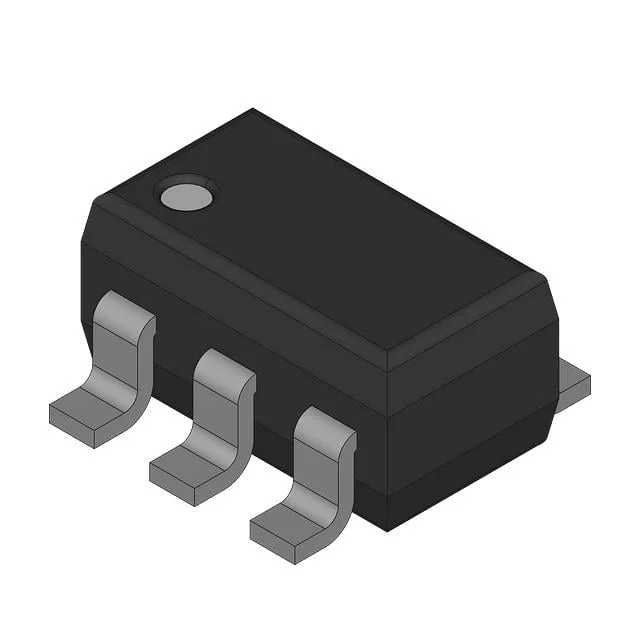

SI3445DV
P-CHANNEL MOSFET
- Üretici
- Rochester Electronics
- Paket/Kılıf
- SOT-23-6 Thin
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SI3445
SI3445DV Hakkında
SI3445DV, Rochester Electronics tarafından üretilen P-Channel MOSFET transistördür. SOT-23-6 yüzey montaj paketinde sunulan bu komponent, 20V drain-source gerilimi ve 5.5A sürekli drain akımı kapasitesine sahiptir. 33mΩ maksimum RDS(on) değeri ile düşük iletim direnci sağlar. -55°C ile +150°C arasında çalışma sıcaklığı aralığında kullanılabilen SI3445DV, güç yönetimi, anahtarlama uygulamaları ve düşük gerilim devrelerinde tercih edilir. 30nC gate charge ve 1926pF input capacitance özellikleriyle hızlı anahtarlama sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5.5A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 30 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1926 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-23-6 Thin, TSOT-23-6 |
| Part Status | Active |
| Power Dissipation (Max) | 800mW (Ta) |
| Rds On (Max) @ Id, Vgs | 33mOhm @ 5.5A, 4.5V |
| Supplier Device Package | SuperSOT™-6 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 1.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
