Transistörler - FET, MOSFET - Tekil
SI3139KL3-TP

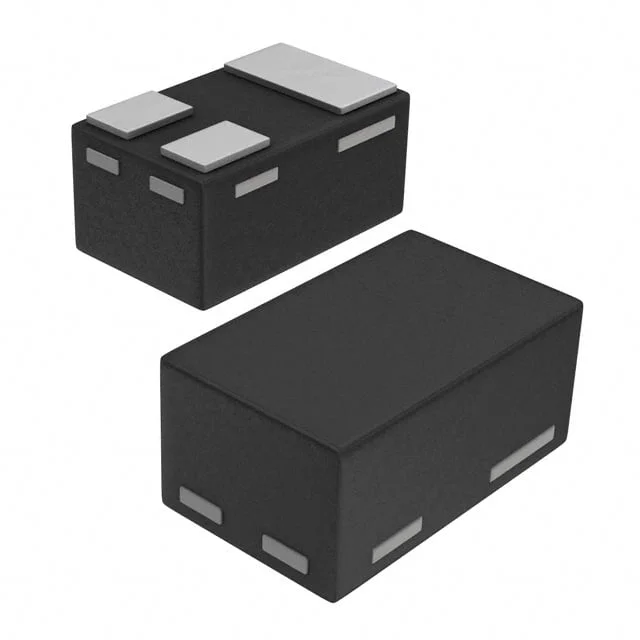

MOSFET P-CH 20V 660MA DFN1006-3
- Paket/Kılıf
- SC-101
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SI3139KL3
SI3139KL3-TP Hakkında
SI3139KL3-TP, Micro Commercial Components tarafından üretilen P-channel MOSFET transistörüdür. 20V Vdss ile tasarlanan bu bileşen, 660mA sürekli dren akımı kapasitesine sahiptir. DFN1006-3 (SOT-883) yüzey montajlı paketinde sunulan transistör, 4.5V kapı geriliminde 500mOhm maksimum RDS(on) değerine ulaşır. -55°C ile 150°C sıcaklık aralığında çalışır. Maksimum 100mW güç tüketimine sahip olan bileşen, anahtarlama devreleri, güç yönetimi, akım sınırlandırma ve batarya yönetimi uygulamalarında kullanılabilir. Düşük rds(on) değeri ve kompakt paketlemesiyle güç verimliliğinin önemli olduğu tasarımlarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 660mA (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4.5V |
| FET Type | P-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 113 pF @ 16 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SC-101, SOT-883 |
| Part Status | Not For New Designs |
| Power Dissipation (Max) | 100mW |
| Rds On (Max) @ Id, Vgs | 500mOhm @ 150mA, 4.5V |
| Supplier Device Package | DFN1006-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 1.1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
