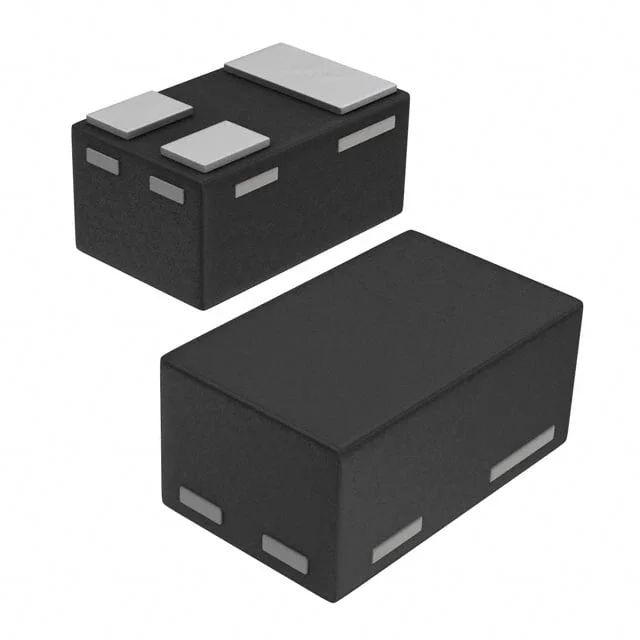

SI3139KL-TP
MOSFET P-CH 20V 680MA SOT883
- Paket/Kılıf
- SC-101
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SI3139KL
SI3139KL-TP Hakkında
SI3139KL-TP, Micro Commercial Components tarafından üretilen P-Channel MOSFET transistördür. 20V drain-source voltaj ile 680mA kontinyu dren akımı sağlamaktadır. SOT-883 (SC-101) paketinde sunulan bu bileşen, 4.5V drive voltajında 700mOhm maksimum RDS(on) değerine sahiptir. -55°C ile 150°C arasında çalışabilir ve maksimum 100mW güç tüketimi özellikleriyle anahtarlama uygulamaları, düşük güçlü kontrol devreleri ve batarya yönetim sistemlerinde kullanılmaktadır. 170pF input kapasitanslı bu transistör, kompakt tasarım gerektiren mobil cihazlar ve gömülü sistemlerde tercih edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 680mA (Tj) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V |
| FET Type | P-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 170 pF @ 6 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SC-101, SOT-883 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 100mW |
| Rds On (Max) @ Id, Vgs | 700mOhm @ 600mA, 4.5V |
| Supplier Device Package | SOT-883 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 1.1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
