Transistörler - FET, MOSFET - Tekil

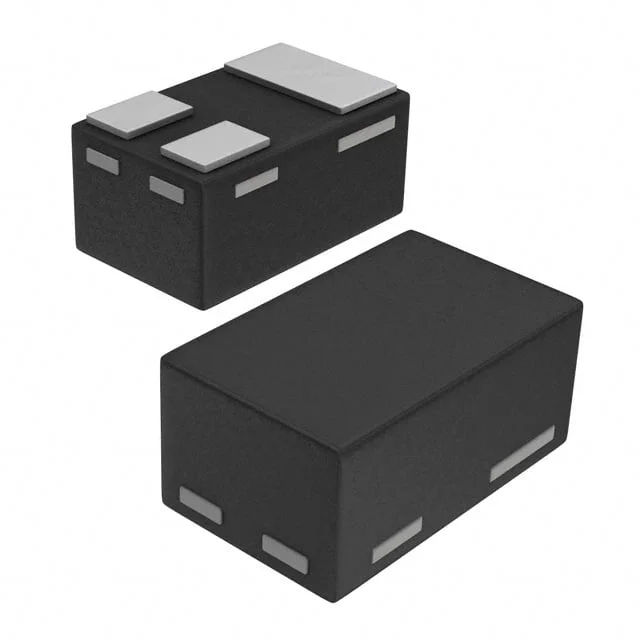

SI3134KL3-TP
MOSFET N-CH 20V 750MA DFN1006-3
- Paket/Kılıf
- SC-101
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SI3134KL3
SI3134KL3-TP Hakkında
SI3134KL3-TP, Micro Commercial Components tarafından üretilen N-Channel MOSFET transistördür. 20V Drain-Source gerilimi, 750mA sürekli dren akımı kapasitesi ile düşük güç uygulamalarında kullanılır. DFN1006-3 (SOT-883) ultra kompakt paketinde sunulan bu bileşen, 500mOhm maksimum RDS(on) değeri ile enerji tasarrufu sağlar. -55°C ile 150°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar. Anahtarlama devreleri, güç yönetimi, küçük sinyal amplifikasyonu ve dijital mantık sürücü uygulamalarında tercih edilir. ±12V Gate-Source gerilimi toleransı ile esnek kullanım imkanı tanır. Part status "Not For New Designs" olarak belirlenmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 750mA (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4.5V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 120 pF @ 16 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SC-101, SOT-883 |
| Part Status | Not For New Designs |
| Power Dissipation (Max) | 100mW |
| Rds On (Max) @ Id, Vgs | 500mOhm @ 150mA, 4.5V |
| Supplier Device Package | DFN1006-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 1.1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
