Transistörler - FET, MOSFET - Tekil
SI1302DL-T1-GE3
MOSFET N-CH 30V 600MA SC70-3
- Üretici
- Vishay
- Paket/Kılıf
- SC-70
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SI1302DL
SI1302DL-T1-GE3 Hakkında

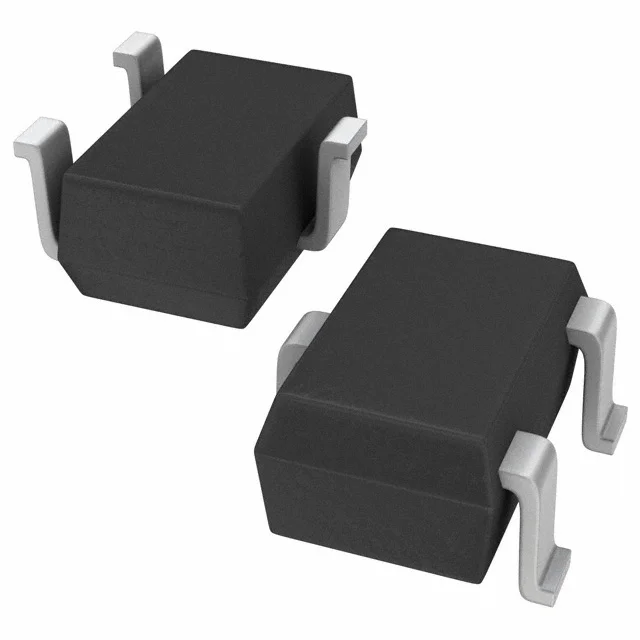

SI1302DL-T1-GE3, Vishay tarafından üretilen N-Channel MOSFET transistörüdür. 30V drain-source voltaj ve 600mA sürekli drain akımı ile çalışan bu bileşen, SC-70 (SOT-323) paket tipinde sunulmaktadır. 480mΩ maksimum on-direnci (10V, 600mA koşullarında) sayesinde düşük güç kaybı sağlar. 1.4nC gate charge değeri ile hızlı anahtarlama özellikleri sunan bu transistör, kontrol devreleri, anahtarlama uygulamaları, güç yönetimi ve düşük güçlü dijital devreler gibi endüstriyel ve tüketici elektronik uygulamalarında kullanılır. -55°C ile +150°C arasında güvenli çalışma sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 600mA (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 1.4 nC @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SC-70, SOT-323 |
| Part Status | Active |
| Power Dissipation (Max) | 280mW (Ta) |
| Rds On (Max) @ Id, Vgs | 480mOhm @ 600mA, 10V |
| Supplier Device Package | SC-70-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
