RV2C001ZPT2L

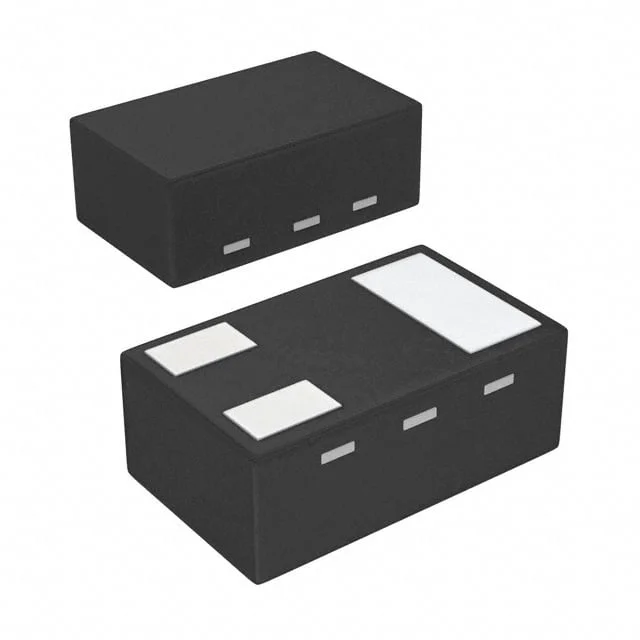

MOSFET P-CH 20V 100MA DFN1006-3
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- SC-101
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- RV2C001Z
RV2C001ZPT2L Hakkında
RV2C001ZPT2L, ROHM Semiconductor tarafından üretilen P-Channel MOSFET transistörüdür. 20V drain-source voltaj ve 100mA sürekli dren akımı kapasitesi ile düşük güç uygulamalarında anahtarlama ve amplifikasyon işlevlerini yerine getirir. 3.8Ω maksimum RDS(on) değeri ile verimli iletim sağlar. DFN1006-3 (SOT-883) yüzey montajlı paketinde sunulan bileşen, taşınabilir cihazlar, IoT uygulamaları, pil yönetim sistemleri ve düşük güçlü anahtar devreleri gibi alanlarda kullanılır. ±10V kapı-kaynak gerilimi aralığında çalışır ve -55°C ile +150°C arası sıcaklık koşullarında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 100mA (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.2V, 4.5V |
| FET Type | P-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 15 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-101, SOT-883 |
| Part Status | Active |
| Power Dissipation (Max) | 100mW (Ta) |
| Rds On (Max) @ Id, Vgs | 3.8Ohm @ 100mA, 4.5V |
| Supplier Device Package | VML1006 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±10V |
| Vgs(th) (Max) @ Id | 1V @ 100µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
