RV1C001ZPT2L

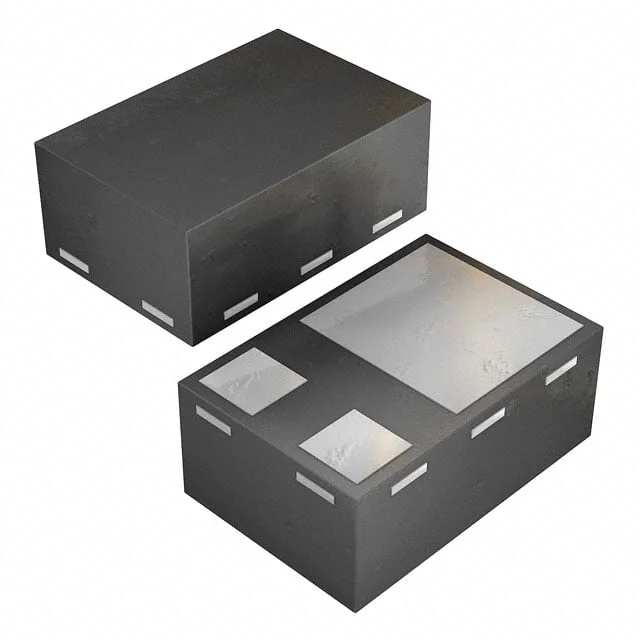

MOSFET P-CH 20V 100MA VML0806
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 3-SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- RV1C001Z
RV1C001ZPT2L Hakkında
RV1C001ZPT2L, ROHM Semiconductor tarafından üretilen P-Channel MOSFET transistördür. 20V Drain-Source gerilimi ve 100mA sürekli dren akımı kapasitesi ile tasarlanmıştır. VML0806 yüzey montajlı paketinde sunulan bu bileşen, 4.5V kapı geriliminde 3.8Ω maksimum RDS(on) değerine sahiptir. 150°C'ye kadar çalışabilme kabiliyeti ve 100mW güç tüketim sınırı ile analog anahtarlama, güç yönetimi ve genel kontrol uygulamalarında kullanılır. Düşük giriş kapasitansı (15pF) ve ±10V maksimum kapı-kaynak gerilimi bu transistörü hassas aç-kapa işlemleri gerektiren devrelere uygun hale getirir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 100mA (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.2V, 4.5V |
| FET Type | P-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 15 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-SMD, No Lead |
| Part Status | Active |
| Power Dissipation (Max) | 100mW (Ta) |
| Rds On (Max) @ Id, Vgs | 3.8Ohm @ 100mA, 4.5V |
| Supplier Device Package | VML0806 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±10V |
| Vgs(th) (Max) @ Id | 1V @ 100µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
