Transistörler - FET, MOSFET - Tekil

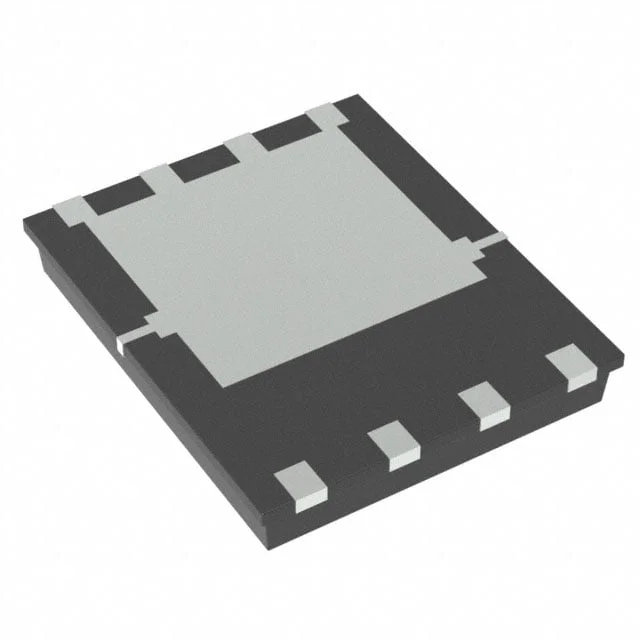

RJK2076DPA-00#J5A
MOSFET N-CH 200V 20A WPAK
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- RJK2076DPA
RJK2076DPA-00#J5A Hakkında
Renesas Electronics tarafından üretilen RJK2076DPA-00#J5A, 200V drain-source gerilimi ve 20A sürekli drenaj akımı özellikleri ile N-channel MOSFET transistörüdür. WPAK (PowerVDFN) surface mount paketi ile tasarlanmış olan bu bileşen, yüksek güç uygulamalarında ve anahtarlama devrelerinde kullanılır. 85mOhm maksimum RDS(on) değeri ile verimli enerji transferi sağlar. 10V gate drive voltajında 19nC gate charge ile hızlı anahtarlama özelliği sunar. Endüstriyel güç kaynakları, motor kontrol, DC-DC dönüştürücüler ve ağır yüklü anahtarlama uygulamalarında yaygın olarak tercih edilir. ±30V maksimum gate-source gerilimi ve 150°C çalışma sıcaklığı ile geniş uygulama alanına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 20A (Ta) |
| Drain to Source Voltage (Vdss) | 200 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 19 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1200 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power Dissipation (Max) | 65W (Tc) |
| Rds On (Max) @ Id, Vgs | 85mOhm @ 10A, 10V |
| Supplier Device Package | WPAK(3F) (5x6) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
