Transistörler - FET, MOSFET - Tekil

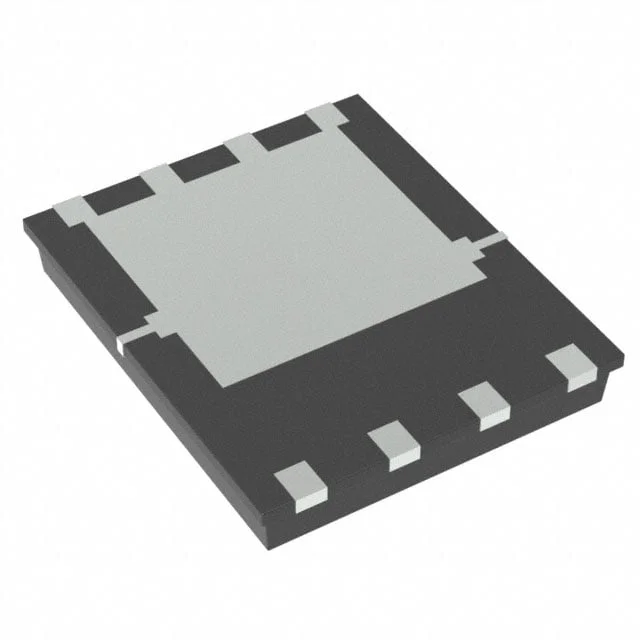

RJK1575DPA-00#J5A
MOSFET N-CH 150V 25A WPAK
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- RJK1575DPA
RJK1575DPA-00#J5A Hakkında
RJK1575DPA-00#J5A, Renesas Electronics tarafından üretilen N-Channel MOSFET transistördür. 150V drain-source gerilimi (Vdss) ve 25A sürekli drain akımı (Id) kapasitesine sahiptir. 48mOhm on-resistance (Rds On) değeri ile anahtarlama uygulamalarında düşük güç kaybı sağlar. 10V gate sürüş gerilimi ile entegre devrelerden doğrudan kontrol edilebilir. 65W maksimum güç disipasyon kapasitesi ve 150°C çalışma sıcaklığı ile endüstriyel ortamlarda kullanıma uygundur. Surface Mount WPAK(3F) paketlemesi ile kompakt tasarımlar için idealdir. DC-DC konvertörler, motor kontrol devreleri, anahtarlama güç kaynakları ve yüksek akımlu aydınlatma uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 25A (Ta) |
| Drain to Source Voltage (Vdss) | 150 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 37 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2200 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power Dissipation (Max) | 65W (Tc) |
| Rds On (Max) @ Id, Vgs | 48mOhm @ 12.5A, 10V |
| Supplier Device Package | WPAK(3F) (5x6) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
