Transistörler - FET, MOSFET - Tekil

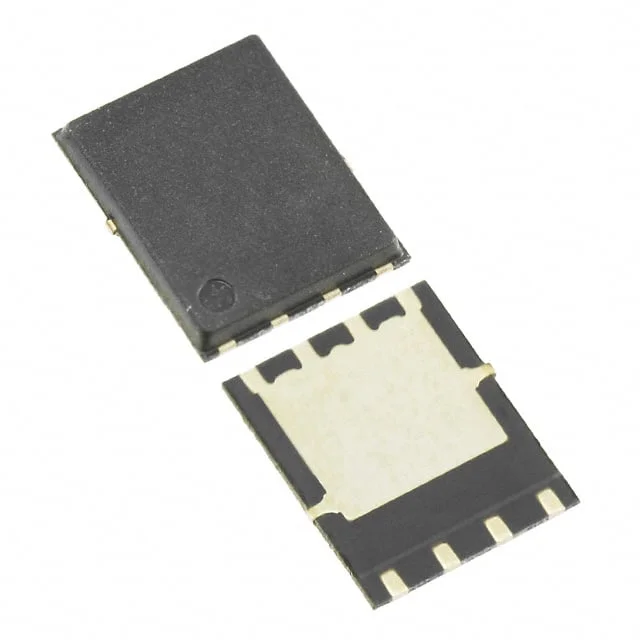

RJK1555DPA-WS#J0
MOSFET N-CH 150V 25A 8WPAK
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- 8-PowerWDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- RJK1555DPA
RJK1555DPA-WS#J0 Hakkında
Renesas Electronics tarafından üretilen RJK1555DPA-WS#J0, N-channel MOSFET transistördür. 150V drain-source gerilimi (Vdss) ve 25A sürekli drenaj akımı (Id) kapasitesine sahiptir. 48mOhm maksimum on-state direnci (Rds On) ile düşük kayıp uygulamalara uygundur. 8-PowerWDFN paket tipinde sunulan bu bileşen, 30W güç dağıtım kapasitesi ile anahtarlama ve amplifikasyon devrelerine, motor kontrol, güç kaynakları ve DC-DC dönüştürücülere kullanılır. ±30V Vgs desteklemesi, geniş uygulama alanında avantaj sağlar. Maksimum çalışma sıcaklığı 150°C'dir. Bileşen, endüstriyel ve otomotiv uygulamalarında tercih edilen düşük kayıplı güç anahtarlaması için tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 25A (Ta) |
| Drain to Source Voltage (Vdss) | 150 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 38 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2400 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C |
| Package / Case | 8-PowerWDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 30W (Tc) |
| Rds On (Max) @ Id, Vgs | 48mOhm @ 12.5A, 10V |
| Supplier Device Package | 8-WPAK (3) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 4.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
