Transistörler - FET, MOSFET - Tekil

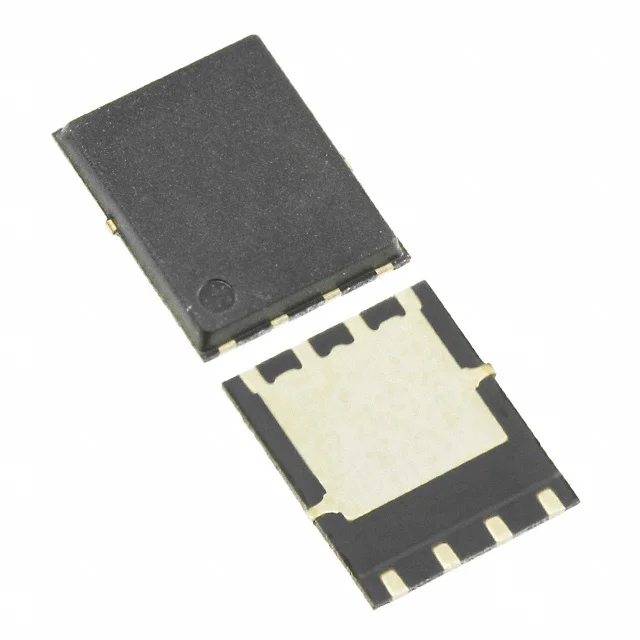

RJK0391DPA-00#J5A
MOSFET N-CH 30V 50A 8WPAK
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- 8-PowerWDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- RJK0391DPA
RJK0391DPA-00#J5A Hakkında
RJK0391DPA-00#J5A, Renesas Electronics tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source voltaj ve 50A sürekli drenaj akımı kapasitesine sahiptir. 2.9mΩ maksimum on-direnci ile düşük güç kaybı sağlar. 8-PowerWDFN paketinde surface mount uygulamalar için tasarlanmıştır. Güç dönüştürme, motor kontrol, anahtarlama ve yüksek akım uygulamalarında kullanılır. Maksimum 50W güç tüketimi ve 150°C çalışma sıcaklığı ile güvenilir performans sunar. ±20V gate voltaj aralığında işlem yaparak kontrol devrelerinde esneklik sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 50A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 34 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 5600 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Active |
| Power Dissipation (Max) | 50W (Tc) |
| Rds On (Max) @ Id, Vgs | 2.9mOhm @ 25A, 10V |
| Supplier Device Package | 8-WPAK (3) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
