Transistörler - FET, MOSFET - Tekil

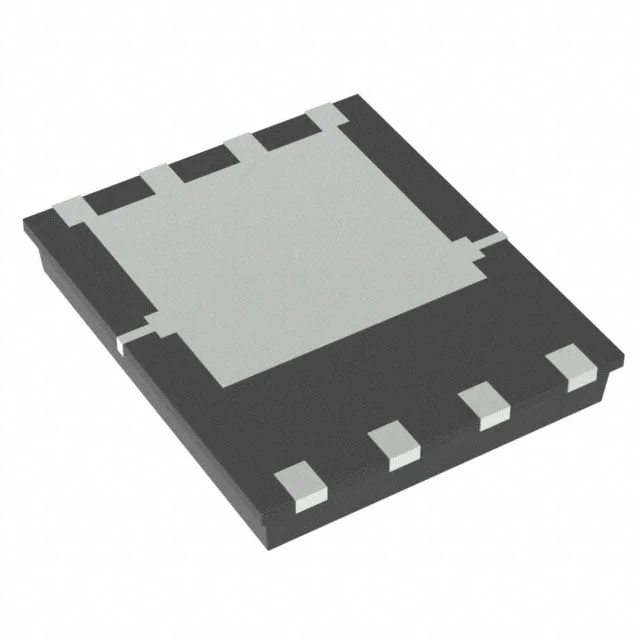

RJK0353DPA-WS#J0B
MOSFET N-CH 30V 35A WPAK
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- RJK0353DPA
RJK0353DPA-WS#J0B Hakkında
RJK0353DPA-WS#J0B, Renesas Electronics tarafından üretilen N-Channel MOSFET transistörüdür. 30V drain-source voltajı ve 35A sürekli dren akımı kapasitesiyle güç yönetimi uygulamalarında kullanılır. 5.2mΩ maksimum RDS(on) değeri ile düşük iletim kaybı sağlar. 8-PowerVDFN (WPAK 5x6mm) yüzey montaj paketinde sunulan bu bileşen, güç kaynakları, motor kontrolü, DC-DC konverterler ve yük anahtarlama devreleri gibi uygulamalarda tercih edilir. 150°C maksimum çalışma sıcaklığı ve 40W güç tüketimi kapasitesi ile endüstriyel ve tüketici elektroniği tasarımlarına uyumludur. Not: Bu ürün üretim dışı (obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 35A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 14 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2180 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C |
| Package / Case | 8-PowerVDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 40W (Ta) |
| Rds On (Max) @ Id, Vgs | 5.2mOhm @ 17.5A, 10V |
| Supplier Device Package | WPAK(3F) (5x6) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
