Transistörler - FET, MOSFET - Tekil

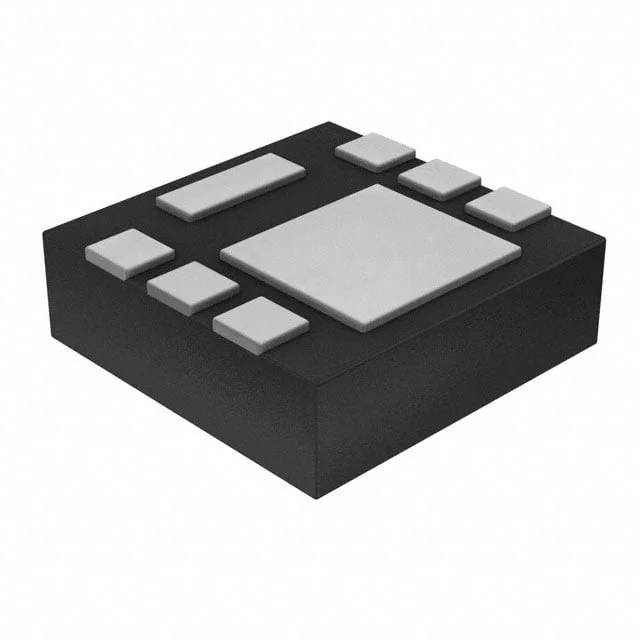

RF4E110GNTR
MOSFET N-CH 30V 11A HUML2020L8
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 8-PowerUDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- RF4E110G
RF4E110GNTR Hakkında
RF4E110GNTR, ROHM Semiconductor tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source gerilimi ve 11A sürekli dren akımı ile yüksek akım uygulamalarında kullanılan bir yariiletken bileşenidir. 8-PowerUDFN yüzey montajlı paketinde sunulur. 11.3mΩ (10V, 11A'de) düşük gate-source direnci sayesinde enerji kaybı minimize edilir. 2W maksimum güç yayılımı kapasitesine sahiptir. Elektrik süpürgeleri, şarj cihazları, DC-DC konvertörler ve motor kontrol devreleri gibi anahtarlama uygulamalarında yaygın olarak kullanılır. -20V ile +20V arasında gate gerilimi değerleri destekler ve 150°C'ye kadar çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 11A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 7.4 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 504 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-PowerUDFN |
| Part Status | Active |
| Power Dissipation (Max) | 2W (Ta) |
| Rds On (Max) @ Id, Vgs | 11.3mOhm @ 11A, 10V |
| Supplier Device Package | HUML2020L8 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
