Transistörler - FET, MOSFET - Tekil
RF4E070BNTR

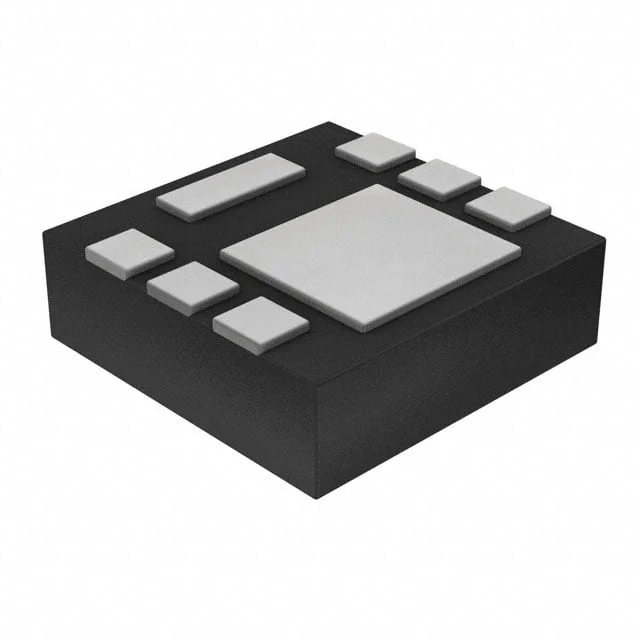

MOSFET N-CH 30V 7A HUML2020L8
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 8-PowerUDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- RF4E070BN
RF4E070BNTR Hakkında
RF4E070BNTR, ROHM Semiconductor tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source gerilimi ve 7A sürekli drenaj akımı ile çalışan bu bileşen, düşük on-direnç değeri (28.6 mOhm @ 7A, 10V) sayesinde enerji verimliliği gerektiren uygulamalarda kullanılır. HUML2020L8 paketinde Surface Mount konfigürasyonu ile sunulan transistör, anahtar ve amplifikasyon devrelerinde, DC-DC dönüştürücülerde ve güç yönetim sistemlerinde tercih edilir. Maksimum 150°C çalışma sıcaklığı ve 2W güç yayılım kapasitesi ile düşük güçlü anahtarlama uygulamalarına uygundur. ±20V gate-source gerilimi aralığında kullanılan bu FET, hızlı anahtarlama işlemleri için optimize edilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 7A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 8.9 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 410 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-PowerUDFN |
| Part Status | Not For New Designs |
| Power Dissipation (Max) | 2W (Ta) |
| Rds On (Max) @ Id, Vgs | 28.6mOhm @ 7A, 10V |
| Supplier Device Package | HUML2020L8 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
