Transistörler - FET, MOSFET - Tekil
PXP020-20QXJ

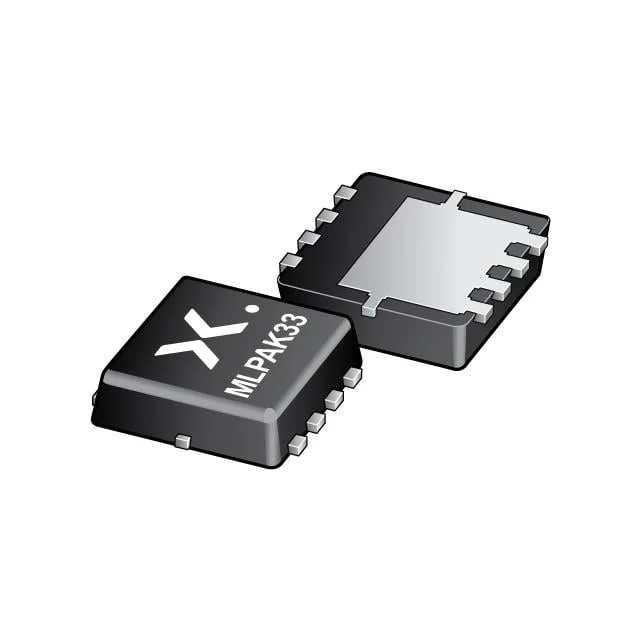

PXP020-20QX/SOT8002/MLPAK33
- Üretici
- Nexperia
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- PXP020-20QX
PXP020-20QXJ Hakkında
PXP020-20QXJ, Nexperia tarafından üretilen P-Channel MOSFET transistördür. 20V Drain-Source gerilimi ve 8A sürekli drenaj akımı kapasitesine sahip bu bileşen, düşük on-resistance değeri (20mOhm @ 4.5V) ile verimli anahtarlama uygulamalarında kullanılır. Surface mount MLPAK33 paketinde sunulan transistör, güç yönetimi, PWM kontrolü, batarya koruma devreleri ve DC-DC dönüştürücü uygulamalarında yaygın olarak tercih edilir. -55°C ile 150°C arasındaki geniş çalışma sıcaklığı aralığı ve 15W'a kadar güç dağıtım kapasitesi endüstriyel ve tüketici elektroniği uygulamalarında kullanıma uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 8A (Ta), 23.5A (Tc) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 2.5V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 29.1 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1900 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power Dissipation (Max) | 1.7W (Ta), 15W (Tc) |
| Rds On (Max) @ Id, Vgs | 20mOhm @ 7.7A, 4.5V |
| Supplier Device Package | MLPAK33 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 1.25V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
