Transistörler - FET, MOSFET - Tekil
PXN5R4-30QLJ

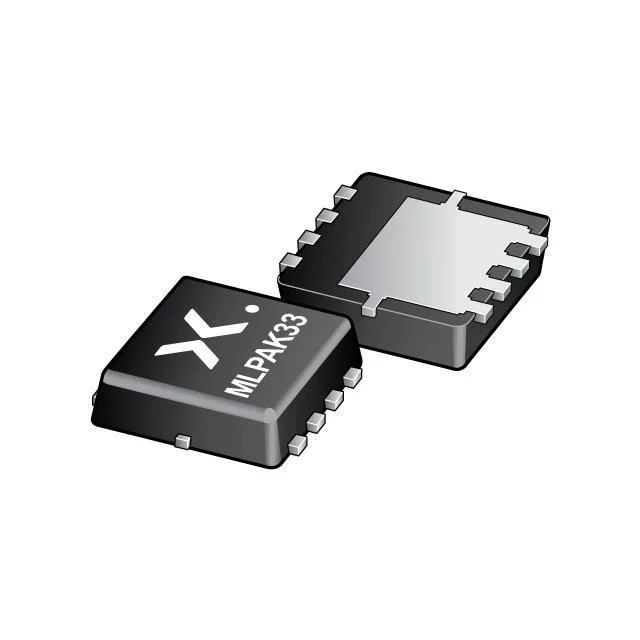

PXN5R4-30QL/SOT8002/MLPAK33
- Üretici
- Nexperia
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- PXN5R4-30QL
PXN5R4-30QLJ Hakkında
PXN5R4-30QLJ, Nexperia tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source gerilim ve 14A sürekli drain akımı kapasitesine sahiptir. Düşük on-resistance (Rds On) değeri olan 5.4mOhm @ 10V ile verimli güç transferi sağlar. 8-PowerVDFN paketinde sunulan bu bileşen, güç yönetimi, DC-DC dönüştürücüler, motor sürücüler ve anahtarlama uygulamalarında yaygın olarak kullanılır. -55°C ile 150°C arasında çalışan bu FET, endüstriyel ve otomotiv uygulamaları için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 14A (Ta), 66A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 36.3 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1600 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power Dissipation (Max) | 1.8W (Ta), 39W (Tc) |
| Rds On (Max) @ Id, Vgs | 5.4mOhm @ 14.2A, 10V |
| Supplier Device Package | MLPAK33 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
