Transistörler - FET, MOSFET - Tekil
PXN4R7-30QLJ

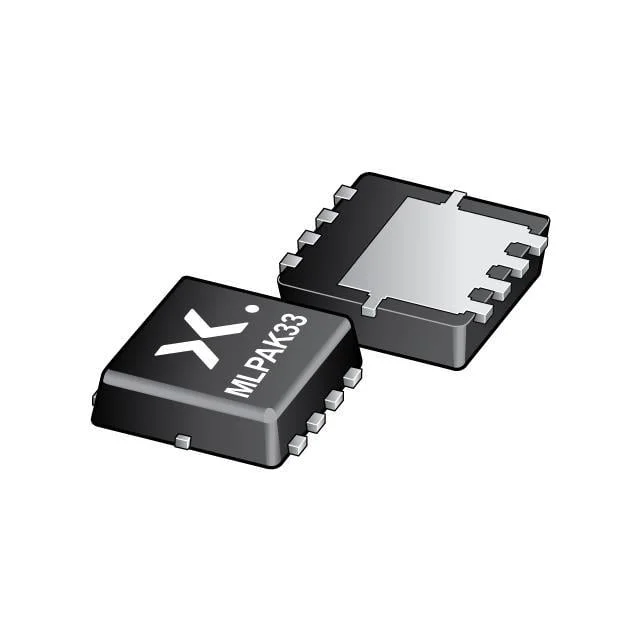

PXN4R7-30QL/SOT8002/MLPAK33
- Üretici
- Nexperia
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- PXN4R7-30QL
PXN4R7-30QLJ Hakkında
PXN4R7-30QLJ, Nexperia tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source voltaj ve 15A kontinü drain akımı kapasitesi ile güç yönetimi, motor kontrol, DC-DC dönüştürücüler ve anahtarlama uygulamalarında kullanılır. 4.7mOhm maksimum RDS(on) değeri ve düşük gate charge özellikleri ile verimli anahtarlama performansı sağlar. -55°C ile +150°C arasında çalışma sıcaklığı aralığında stabil çalışır. Surface mount MLPAK33 paketinde sunulan bu transistör endüstriyel, otomotiv ve tüketici elektronik uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 15A (Ta), 74A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 46.2 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2100 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power Dissipation (Max) | 1.8W (Ta), 42W (Tc) |
| Rds On (Max) @ Id, Vgs | 4.7mOhm @ 15.2A, 10V |
| Supplier Device Package | MLPAK33 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
