PXN012-60QLJ

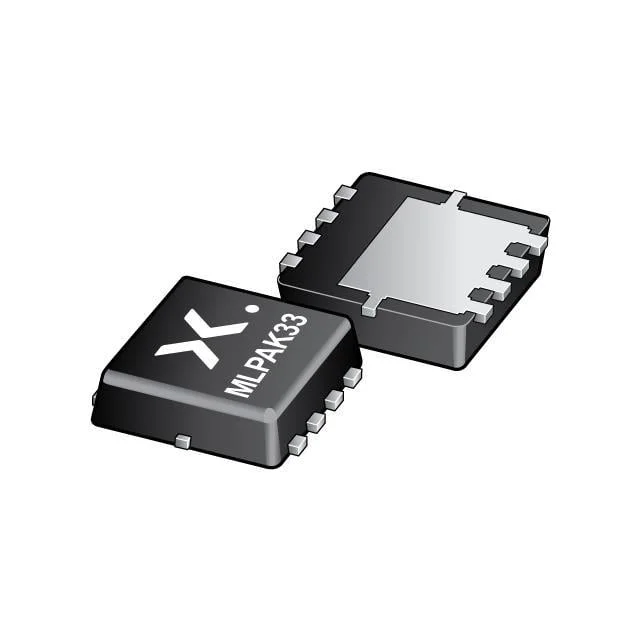

PXN012-60QL/SOT8002/MLPAK33
- Üretici
- Nexperia
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- PXN012
PXN012-60QLJ Hakkında
PXN012-60QLJ, Nexperia tarafından üretilen N-Channel MOSFET transistördür. 60V drain-source gerilimi ve 42A sürekli drenaj akımı ile güç yönetimi uygulamalarında kullanılır. 11.5mOhm maksimum RDS(on) değeri ile düşük iletim kaybı sağlar. SOT8002/MLPAK33 paketinde sunulan bu bileşen, motor kontrolü, DC-DC dönüştürücüler, güç anahtarlaması ve yük yönetimi devrelerinde yer alır. -55°C ile 150°C arasında çalışma sıcaklığına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 42A (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 18.77 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 957 pF @ 30 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power Dissipation (Max) | 34.7W (Tc) |
| Rds On (Max) @ Id, Vgs | 11.5mOhm @ 10A, 10V |
| Supplier Device Package | MLPAK33 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
