Transistörler - FET, MOSFET - Tekil

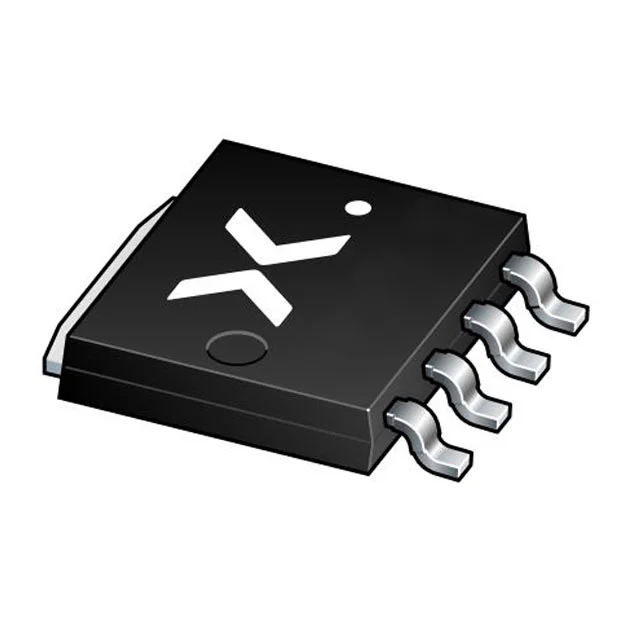

PSMN3R5-80YSFX
NEXTPOWER 80 V, 3.5 MOHM, 150 A,
- Üretici
- Nexperia
- Paket/Kılıf
- SOT-1023
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- PSMN3R5-80YS
PSMN3R5-80YSFX Hakkında
PSMN3R5-80YSFX, Nexperia tarafından üretilen 80V N-channel MOSFET transistördür. NEXTPOWER serisi ürün olan bu bileşen, 150A sürekli dren akımı kapasitesi ile güç uygulamalarında kullanılır. 3.5 mOhm maksimum RDS(on) değeri ile düşük iletim kaybı sağlar. SOT-1023 (LFPAK56) paketinde sunulan bu transistör, anahtarlama güç kaynakları, motor kontrol devreleri, inverterler ve DC-DC dönüştürücüler gibi uygulamalarda tercih edilir. -55°C ile 175°C arasında çalışabilir ve 294W güç dağılımı kapasitesine sahiptir. 108 nC gate charge ile hızlı anahtarlama performansı sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 150A (Ta) |
| Drain to Source Voltage (Vdss) | 80 V |
| Drive Voltage (Max Rds On, Min Rds On) | 7V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 108 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 7227 pF @ 40 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | SOT-1023, 4-LFPAK |
| Part Status | Active |
| Power Dissipation (Max) | 294W (Ta) |
| Rds On (Max) @ Id, Vgs | 3.5mOhm @ 25A, 10V |
| Supplier Device Package | LFPAK56, Power-SO8 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
