Transistörler - FET, MOSFET - Tekil

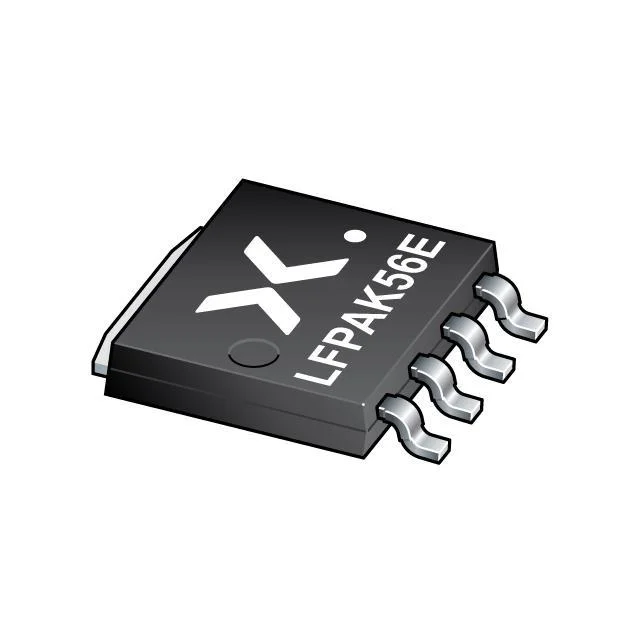

PSMN2R0-55YLHX
PSMN2R0-55YLH/SOT1023/4 LEADS
- Üretici
- Nexperia
- Paket/Kılıf
- SOT-1023
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- PSMN2R0-55YLH
PSMN2R0-55YLHX Hakkında
PSMN2R0-55YLHX, Nexperia tarafından üretilen N-Channel Power MOSFET transistörüdür. 55V drain-source voltaj aralığında 200A sürekli drenaj akımı kapasitesine sahiptir. 2.1mΩ maksimum RDS(on) değeri ile düşük iletim direnci sunar. SOT-1023 (LFPAK56) paketinde sunulan bu bileşen, güç yönetimi uygulamalarında, motor kontrolü, anahtarlama devreleri ve DC-DC dönüştürücülerde yaygın olarak kullanılır. -55°C ile 175°C arasında çalışma sıcaklığı aralığında güvenilir performans sağlar. 333W maksimum güç dağılımı kapasitesi ile yüksek akım uygulamalarında uygun bir seçimdir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 200A (Ta) |
| Drain to Source Voltage (Vdss) | 55 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 184 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 11353 pF @ 27 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | SOT-1023, 4-LFPAK |
| Part Status | Active |
| Power Dissipation (Max) | 333W (Ta) |
| Rds On (Max) @ Id, Vgs | 2.1mOhm @ 25A, 10V |
| Supplier Device Package | LFPAK56, Power-SO8 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.2V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
