PMX400UPZ

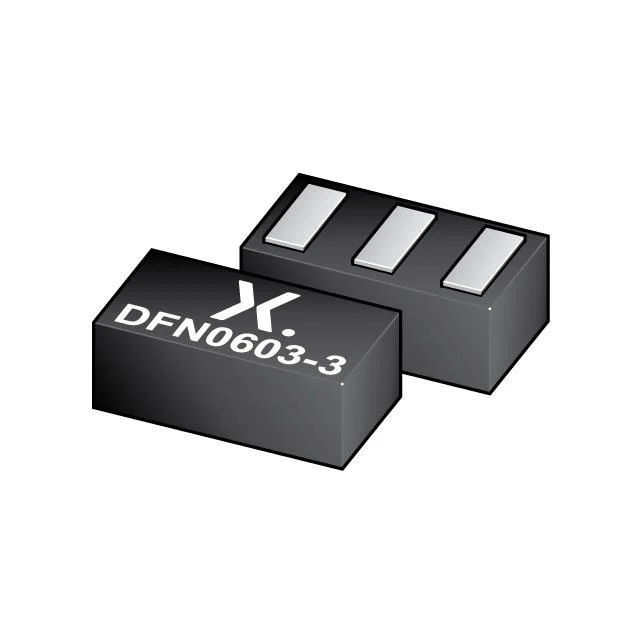

PMX400UP/SOT8013/DFN0603-3
- Üretici
- Nexperia
- Paket/Kılıf
- 0201 (0603 Metric)
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- PMX400UP
PMX400UPZ Hakkında
PMX400UPZ, Nexperia tarafından üretilen P-Channel MOSFET transistörüdür. 20V drain-source voltajında 900mA sürekli drenaj akımı sağlayabilen bu transistör, 500mΩ maksimum RDS(on) değeri ile düşük kayıp uygulamalarda tercih edilir. DFN0603-3 (SOT8013) yüzey montajlı paket ile kompakt tasarımlara uygun olup, -55°C ile +150°C arasında çalışır. 4.5V gate sürücü voltajında optimize edilen bu bileşen, güç yönetimi, anahtarlama devreleri ve mobil cihazlar gibi batarya odaklı uygulamalarda yaygın kullanım alanı bulur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 900mA (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 2.4 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 146 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 0201 (0603 Metric) |
| Part Status | Active |
| Power Dissipation (Max) | 500mW (Ta), 4.7W (Tc) |
| Rds On (Max) @ Id, Vgs | 500mOhm @ 1A, 4.5V |
| Supplier Device Package | DFN0603-3 (SOT8013) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 900mV @ 250µA |
