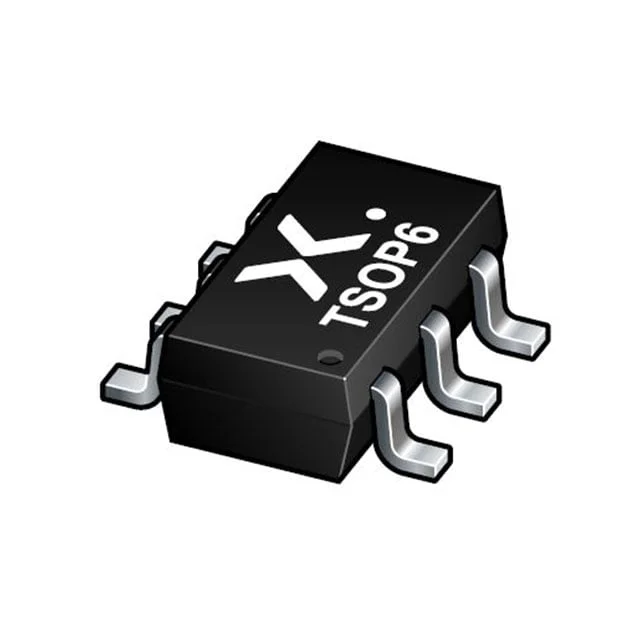

PMN40SNAX
MOSFET N-CH 60V 4.7A 6TSOP
- Üretici
- Nexperia
- Paket/Kılıf
- SC-74
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- PMN40SNAX
PMN40SNAX Hakkında
PMN40SNAX, Nexperia tarafından üretilen N-Channel MOSFET transistörüdür. 60V drain-source gerilimi ve 4.7A sürekli dren akımı kapasitesine sahiptir. SC-74 (6-TSOP) yüzey montajlı pakette sunulan bu bileşen, 36mOhm maksimum on-resistance değeri ile düşük kayıp uygulamalarda kullanılır. -55°C ile 175°C arasında çalışabilen PMN40SNAX, anahtarlama güç kaynakları, motor kontrol devreleri, load switching ve genel amaçlı DC kontrol uygulamalarında yaygın olarak kullanılır. 1.8W maksimum güç dağılımı ile kompakt tasarımlarda yer alan sistemlere uyum sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4.7A (Ta) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 14 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 453 pF @ 30 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | SC-74, SOT-457 |
| Part Status | Active |
| Power Dissipation (Max) | 1.8W |
| Rds On (Max) @ Id, Vgs | 36mOhm @ 4.7A, 10V |
| Supplier Device Package | 6-TSOP |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
