Transistörler - FET, MOSFET - Tekil

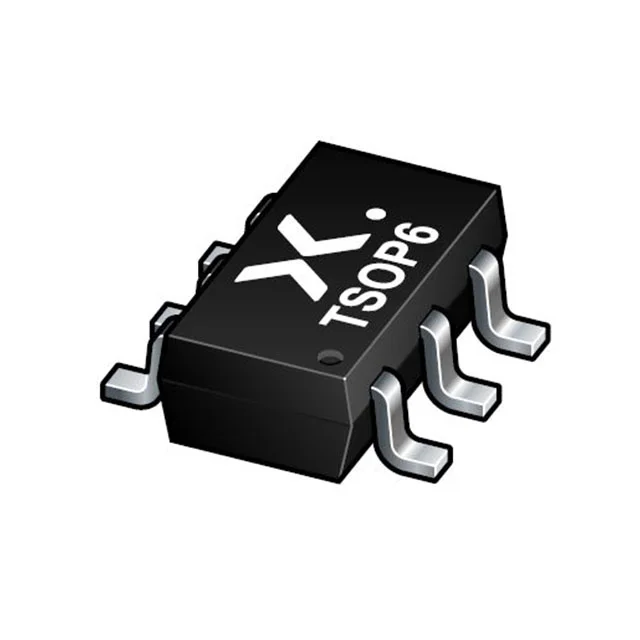

PMN30XPAX
MOSFET P-CH 20V 5.2A 6TSOP
- Üretici
- Nexperia
- Paket/Kılıf
- SC-74
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- PMN30XPA
PMN30XPAX Hakkında
PMN30XPAX, Nexperia tarafından üretilen P-Channel MOSFET transistördür. 20V drain-source gerilimi ve 5.2A sürekli dren akımına sahip bu bileşen, güç yönetimi, anahtar uygulamaları ve motor kontrolü gibi alanlarda kullanılır. 33mΩ maksimum RDS(on) değeri ile düşük güç kaybı sağlar. SC-74 (SOT-457) yüzey montajı paketinde sunulan PMN30XPAX, -55°C ile 175°C arasında çalışır ve 7.5W güç dağıtımına kadir. Hassas anahtarlama ve hızlı komütasyon gerektiren uygulamalarda tercih edilen bir çözümdür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5.2A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 2.5V, 8V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 16 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1039 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | SC-74, SOT-457 |
| Part Status | Active |
| Power Dissipation (Max) | 660mW (Ta), 7.5W (Tc) |
| Rds On (Max) @ Id, Vgs | 33mOhm @ 5.2A, 8V |
| Supplier Device Package | 6-TSOP |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 1.3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
