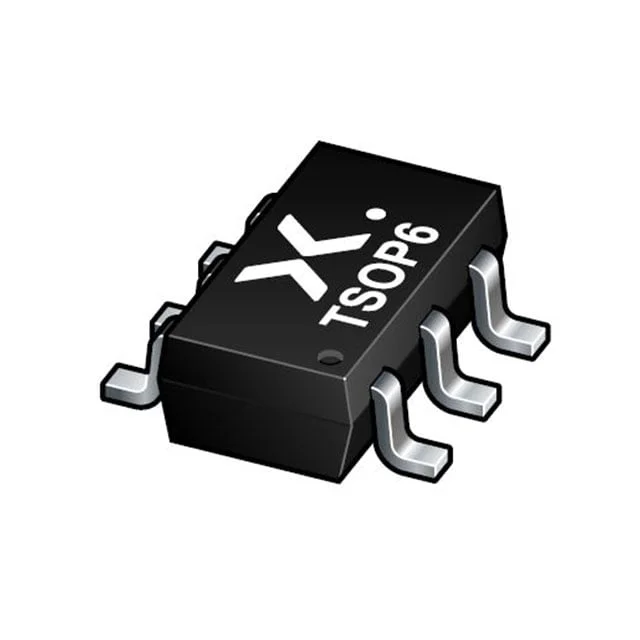

PMN100EPAX
MOSFET P-CH 60V 2.5A 6TSOP
- Üretici
- Nexperia
- Paket/Kılıf
- SC-74
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- PMN100
PMN100EPAX Hakkında
PMN100EPAX, Nexperia tarafından üretilen P-Channel MOSFET transistörüdür. 60V drain-source voltaj ve 2.5A sürekli drain akımı ile çalışır. 130mΩ RDS(on) değerine sahip bu transistör, güç yönetimi uygulamalarında anahtarlama elemanı olarak kullanılır. SC-74 (6-TSOP) yüzey montaj paketinde sunulan PMN100EPAX, -55°C ile 175°C arasında çalışma sıcaklığına dayanır. Düşük gate charge ve input capacitance özellikleri sayesinde hızlı komütasyon sağlar. Batarya koruma devrelerinde, power distribution modüllerinde ve çeşitli DC-DC dönüştürücü uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.5A (Ta) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 17 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 616 pF @ 30 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | SC-74, SOT-457 |
| Part Status | Active |
| Power Dissipation (Max) | 660mW (Ta), 7.5W (Tc) |
| Rds On (Max) @ Id, Vgs | 130mOhm @ 2.5A, 10V |
| Supplier Device Package | 6-TSOP |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
